高性价比前后级音乐功放的制作
来源:本站整理  作者:佚名  2010-07-13 09:57:50

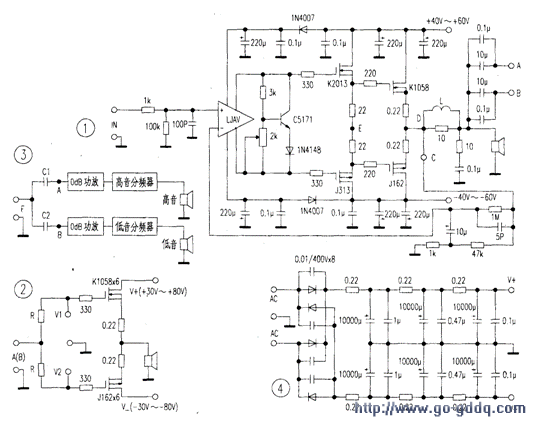

该印板设计了6对场效应管(K1058/J162或K1529/J200),原理简图如图2所示。该板自成一个独立体,改变Vl、V2的电压,即可改变末级功率管的静态电流以及功放输出中点电位。

  理论上该0dB板输入可接任意有电压增益的放大电路(可以是石机电路,也可是胆机电路)。实际制作时,要求前级电路输出阻抗尽可能较低。显然印板设计成6对场效应管,并不一定要求装配完6对大功率管,发烧友可根据实际情况装配。当然功率管多对并联使用可降低输出阻抗,但成本会增加许多。

  该OdB功放板工作电压较宽,±30V~±80V均能胜任,用户可根据所需功率选择电源电压。

  若A、B两处输出点各接一块0dB功放板,还可进行高、低音独立功率分频,如图3所示。这样既可降低场效应管多对使用时的配对难度,又可改善音质,可渭一举两得。该OdB功放板也是笔者所装甲类功放中调试最简单的,绝对成功。可谓最值得自豪的“万能甲类功放电流放大板”。

  功放所用电源原理图如图4所示,该线路采用了简单的桥式整流、多级滤波。大功率电阻应选O.22Ω/5W无感电阻,滤波电容选用英国“诺华”

  NOVER电解10000μF/50V或10000μF/63V,该电容虽然售价较高,但音乐味较浓,音质是许多日产普通电解电容所不能比拟的。电源退耦电容选用ELNA SILMIC 220μF/63V,信号输出耦合选用国产优质MKP电容。

  功放电压放大级可使用稳压电源供电,若为降低成本也可与电流放大级共用一组电源。

  至于保护电路,读者可用μPCI237专用芯片或其他通用保护电路制作,在此略去。

  以上电路只要装配正确,均可一次成功,音质绝不会让你失望。
