将门窗报警器改为旅行箱防盗器
来源:本站整理  作者:佚名  2010-07-13 09:57:54



  目前,市场上出售的门窗报警器售价非常低廉,仅需花费3~5元即可买到(批发价),而且货源十分充足。笔者对其进行了剖析,其电路是由一个常开式干簧管控制的断线式报警器。控制原理非常简单:当永磁体贴近干簧管(即门窗关闭)时,干簧管内部电极吸合导通,报警器处于待机状态;当永磁体远离干簧管(即门窗被打开)时,干簧管内部电极释放断开,报警器即发出高达130dB的报警声。

  朋友经常出差,旅行箱所采用的是三位密码锁。其防范措施很不放心。为此,笔者利用上述的门窗报警器,改制了一个旅行箱报警器。当有人未经允许搬运箱体或非法破解密码打开旅行箱时,即发出高达130dB的报警音。

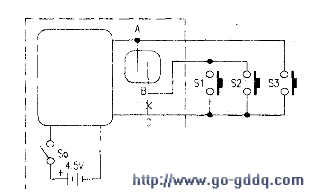

  改制方法电路示意见附图,虚线框内为门窗报警器电路。改制过程如下:将B、C间画“×”处断开,荏A、B、C三点上接入设(解)防电路即可。图中S0为报警器电源开关,Sl、S2为搬运箱体报警触发开关;S3为主人搬运箱体或开启箱盖时的报警解防开关,而开启箱体报警触发开关。仍由永磁体和干簧管共同担任。S1、S2分别安装在箱体横放或立放时与地面的两个接触面上,保证箱体放平稳时S1或S2导通即可。解防开关S3应安装在比较隐蔽且便于主人控制的部位。报警器主机和永磁体分别安装在箱体开启时的两个壁面上,使报警器主机感应面与永磁体相近即可。

  工作原理
   箱体未经允许被搬运时,S1、S2、S3均断开,此时等同于断线触发,报警器即发出报警声。若箱体被非法开启时,干簧管释放内部电极断开,报警器即发出报警声。当s3被按下导通时,断线触发电路均失效,实现报警电路的解防。

  元件选择
    S1、S2、S3均选用非锁存型的按钮开关。特别是S3,不要选择拨动开关或锁存型按钮开关,以免报警器解防后,忘记再设防等问题的发生。
