这是一种实用的家用电子小装置。当有人来访时（站在门前）即可告知主人门外有客人。相当于一个主动式门铃。这里采用红外线作为探测信号。红外线的抗干扰能力强，可靠性高，电路简单。

　　红外线来客告知器工作原理

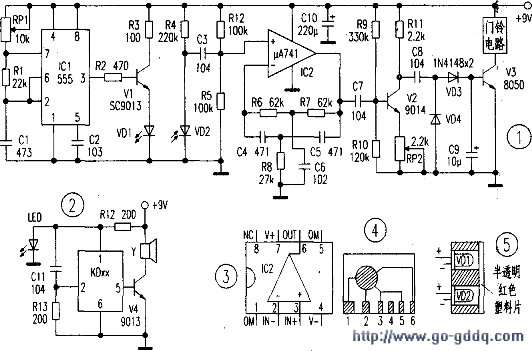

    电路见图l，由红外线发射和接收部分组成。发射部分由一块ICl（555）时基电路与外围元件构成5kHz振荡器。经过V1驱动VDl发射红外线。接收部分由前置放大电路IC2和门铃电路部分组成。IC2与R6～R8、C4～C6组成谐振频率为5kHz的前置选频放大器。对转换过来的光电信号进行前置放大。信号由V2进一步放大，并由VD3、VD4进行倍压整流，整流后的直流信号使V3导通，触发门铃电路工作。

　　当来客走到电路的作用范围内时，VDl发射的5kHz红外线被人体反射给VD2，VD2接收后便进行一系列处理。由于作用范围要求不是很大，所以电路的功率无特殊要求。ICl所接成的方波振荡器脉宽比较窄，这样可以降低发射功率。IC2与外围元件组成的选频放大器效率高，电路的选择性好，从而可增强电路的抗干扰能力。
