笔者有一块闲置的通视V型内置信息卡，想把卡上的高频头好好利用，经查阅相关资料后，拆下高频头并增加外围元件，成功制作了一台性能很好的全频道调频接收机，使用效果令人满意。因卡上的高频头自带的中放电路，能输出独立音、视频，这就减少了制作过程中的调试点，简化了电路，只要元件焊接无误就能制作成功和获得良好的性能。现将制作方法介绍如下，供广大爱好者参考：

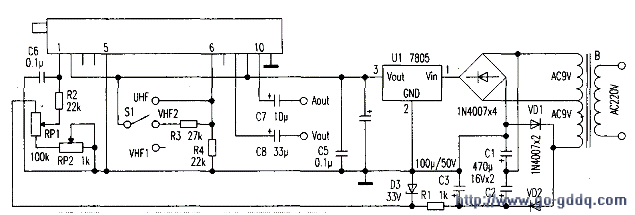

　　1.原高频头为FC接口一体化高频头，使其脱离PC控制改为手动控制，需要对高频头做些小改动。小心撬开高频头的屏蔽外壳能看到三片集成电路，它们的名称、功能和改动说明参见表1。因集成电路的引脚较密，改动时需要小心。改动后的高频头针脚定义见表2，频段选择原理见表3，整个电路原理图如附图所示。

　　2.调谐电位器采用lOOkD多圈的专用调谐电位器，如果在市场上难购到，可用老式电视的预选板。笔者所用的为12位自带频段选择的预选板，它的电位器通过齿轮传动转动，有较高的调谐精度，也能达到较好的调谐效果。为方便使用，除一个用于主要调谐外，其余11位可以用来存台；虽说机械存台数量少了点，但总比没有好吧。

　　3.为了能直观的大概知道接收频率，可以用满偏电流为100μA的表头，通过电位器对调谐电压的分压接法来指示。

　　4.整个电路都可以安装到通用实验电路板上，为了获得更高的性能，需要将电源部分加屏蔽罩。屏蔽罩可用薄铜片自行焊制，调谐电压输入线最好采用单心屏蔽线。

　　其余元件均无特殊要求。

　　制作后的接收机可以接收49MHz～865MHz范围内的调频信号，因接收频率范围广，可以在要求不高的条件下用作频率指示器。笔者自制了一套用普通调频收音机接收信号的无线话筒，有本文介绍的调频接收机配合可以很方便、快捷地把无线话筒的发射频率调至普通调频收音机接收的频率范围内。
