一款供电自动控制器的制作
来源:本站整理  作者:佚名  2010-07-13 09:58:22



  安装

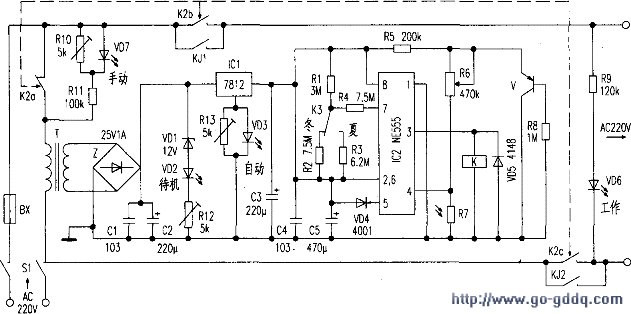

    组装时,把附图中除R7、R8、S1、K2、K3、VD2、VD3、VD6、VD7之外的全部元件,焊接在按附图原理制作的印刷线路板上,以备装入适当体积的机壳中。把功能开关K2、季节转换开关K3和发光二极管VD2、VD3、VD6、VD7有序设置在前面板预留孔处,并按附图上的作用标注相应字符,把各引脚用导线引至印刷板各相应端子焊接。用导线把光敏电阻R7从印刷板上引至机壳前面预留孔处,感光面朝外并与面板的平面平行。把V的偏置电阻R8用导线从印刷板相应端子上,通过安装引至室外使其暴露。把电源开关S1用导线引至机箱后部人手便于开关的位置固定。

   元件选择
    变压器T的次级电压不可过高,V用小功率三极管,电阻全部选用1/4W金属膜电阻,电容耐压不小于25V。除已标注的元器件外其他元件无特殊要求。

  该控制器的负荷由电源开关S1、保险丝BX、功能开关K2控制,其功率由继电器K的触点电流决定。当用于控制路灯时,雨控电流不用。
