用户编制的程序必须先通过汇编软件（有关51系列单片机集成调试软件KEIL μVision2的使用，请读者参考《电子报》2005年第ll～13期第十一版《单片机仿真调试软件KER.p,Vision2的使用》一文）编译成单片机能够识别的目标代码，即机器码程序，然后写入到单片机的程序存储器中才能由单片机对系统进行控制，这就需要单片机的写入器。

　　本文介绍一款Easy 51Pro单片机编程器的制作与使用，该编程器制作简单、使用方便、工作可靠、价格便宜，非常适合于初学者使用。

　　一、Easy 51Pro编程器的组成
    Easy 51Pro编程器由运行于PC机上的编程软件和下载线两部分组成。编程软件完成器件选择、下载线选择、通信协议设置、目标代码文件的读入、保存，并给出所执行操作的运行结果。下载线连接PC机与待编程单片机，用于传送器件的读、写、校验、擦除、加密等信号。

　　此外，在设计用户板时，还要将待编程单片机引脚中与ISP编程相关的信号线按照规定的排序接到印制板编程插座的对应位置上，才能确保编程的正确。在第五讲的硬件电路图中，J2便是其ISP编程接口。

　　二、下载线的制作

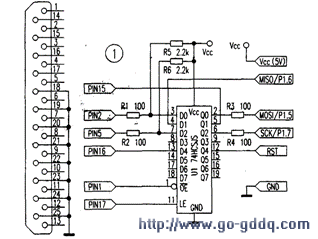

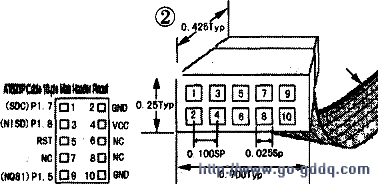

    ISP下载线的电路图如图1所示。左边接标准的25芯插头（针），右边接如图2所示的10芯插头（针），将该插头通过一根1.2米左右的10芯扁平电缆与另一个同规格的10芯插头（孔）相连，一根ISP下载线就制作完成了。
