自制遥控音调
来源:本站整理  作者:佚名  2010-07-13 09:58:25



  笔者利用闲置的彩电遥控加装板做成功放遥控音调,省去了寿命极短的电位器,成本低,非常实用。

  选择遥控板和遥控器旧家电市场上一般都有好多前几年彩电改装遥控的遥控板,价格非常低廉,最好选择微处理芯片为CTV222、PRCl.1C的板子。遥控器要芯片为SAA3010的,而且能直接调亮度、对比度和色度的那种(有的遥控器芯片同样是SAA3010,但需按选择键之后才能调亮度、对比度和色度,不适合用)。

  选择音调电路可用LMl036或LM4610等电子音调板改装。笔者选用LMl036音调成品板。

  制作方法1.拆下遥控板上的四运放LM324)。

  2.拆下音调板上所有电位器。

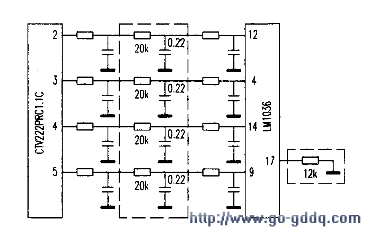

  3.按附图连接虚线框中的新增加元件。

  4.接好开/关机控制\遥控板接收头,其他插排座留空(遥控板不需接12V电源)。

  使用方法遥控器上音量、亮度、对比度、色度分别可控制音调板的音量、高音、低音、平衡。

  1.把音量、高音、低音、平衡调到合适状态。

  2.按一下遥控器上存储键。

  3.按一下爱好(P.P)键。

  4.再按一下存储键。

  通过上述操作,即可把当前音调状态存下来,以后每次开机都在这种状态,若想改变只需重复以上步骤即可。
