近日，偶然找到一张2002年的《电子报》。看到一篇名为《最简录音电话》的文章，受到启发，并组装了电话机无线监听器。现与大家分享。如有不妥之处，请指出。

　　特点：此电路结构简单，所用元件少、成本低、易于组装。用调频方式无线传输信号，再用普通调频收音机接收（工作范围≥15m），可长期驻留在电话线上。

　　1.工作原理

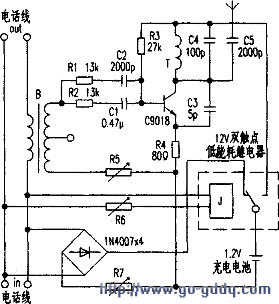

    此电路串联在电话线上，当电话挂机时，电话线电压（后简称线电压）在50V以上。此时，继电器吸合，使充电电路导通，给电池充电。当电话摘机时，线电压降至10V左右。此时继电器线圈停止工作，使充电电路断开，调频发射电路导通。发射电路将电话的来电信号发射出去（注：变压器B的作用是感应线上音频信号，并将信号供给发射电路）。

　　 2.元件选用
    （1）变压器选用袖珍收音机的推挽输出变压器。

　　（2）继电器选用双触头，12V工作电压、体积小、灵敏度高、线圈工作电流尽可能小的电磁继电器。

　　（3）三极管为高频小功率管C9018。

　　（4）电感T用φ0.6mm漆包线在圆珠笔芯上，绕4匝脱胎而成。其他元件按电路图标称值选用。

　　3.调试
    1）调节电感线圈T的匝距，使发射频率在88MHz~108MHz之间，且应避开当地的调频电台。

　　2）微调R3，使三极管工作点处在合理位置。

　　3）调节R5，使变压器输出信号强度在合适的范围内。

　　4）调节R6，使电话挂机时，电磁继电器刚好能吸合。

　　5）调节R7，使充电时，电池两端电压在2V左右（注：每次更换充电电池时，应重调R7。使充电电压合适）。

　　在家实验时，发现将此机串联在电话线上后，电话音量和摘机时的响应速度有所下降，但通话质量并没有受到影响。另外，继电器工作电流越大，电话机音量下降越多，甚至无声。
