普通门铃的附加电路
来源:本站整理  作者:佚名  2010-07-19 14:10:01



  由于聋人存在听力障碍,在家中对门外安装的门铃不易察觉,这时可在普通门铃上附加一些易被聋人察觉的功能电路。利用频闪灯闪烁的方式是较好的方案之一,即在门铃外附加一个简单的接口控制电路,即可控制频闪灯的闪烁。

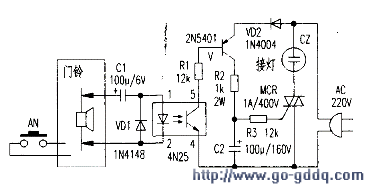

  门铃外接口的电路如附图所示。门铃仍采用最普通的音乐或“叮咚”门铃。当有人来访时,按钮AN被按动,则门铃喇叭发声,此时音频电压会通过箭头端经VDl、C1输入至光电耦合器ICl,ICl输出管会导通,于是晶体管V亦导通,随之C2通过V的c极、R2后,对C2充电,C2两端电压上升,当C2上升电压达到双向可控硅MCR的触发电压值时,则MCR触发导通而使插座CZ上得电,从而使频闪灯闪烁。由于MCR导通后,C2经R3向MCR触发极放电有一定时间,因此,MCR导通会延时、持续一定的时的时间,在C2放电完毕后,MCR会过零截l匕;切断CZ上的频闪灯电源,电路进入无功耗静候状态,等待下次的触发……图中的门铃和使用的频闪灯均可利用成品。

  如果将控制电路输入端安成插头,门铃端安上插座,二者的连接采取插接方式,则组合使用起来会更显灵活方便。
