用可控硅制作的红外遥控开关电路
来源:本站整理  作者:佚名  2010-07-19 14:10:07

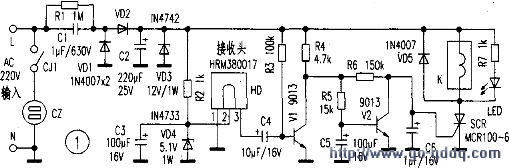

   单向可控硅具有一触即发,实现自锁的功能。实验发现,关断单向可控硅的方式有两种:其中一种是众所周知的,就是可控硅在阳极电位低于阴极电位或阳极电流小于维持电流时,可由导通转换为关断。另一种则是将可控硅的控制极对地短路,也可直接将其关断,本人利用它的这个特性制作了下面这款简单的红外遥控开关电路,如图l所示。

  工作原理

    220V的交流电压经电容C1降压,VDl、VD2、C2整流滤波,iVD3稳压后输出12V直流电压给本电路供电用。12V直流电压再经R2、VD4、C3进一步稳压滤波后输出+5V电压供红外接收头HRM作电源用。

  开启过程:静态时,脉冲放大管V1处于饱和状态,集电极输出0.1V的低电平,此时可控硅触发电路不工作。瞬间按压遥控器(各类彩电、VCD遥控器均可),接收头接收到红外遥控信号,其输出端输出解调后的序列指令脉冲,经V1放大信号分成两路:一路经R6对C6进行充电,另一路经R5对C5进行充电,由于C5的容量远大于C6,所以充电速度较慢,不能使V2导通,而C6上充得的瞬间脉冲电压足以使单向可控硅SCR触发导通,继电器K得电,常开触点CJl闭合,插座CZ中的负载得电工作。LED作工作状态指示用。

  关闭过程:再次按压遥控器按键超过3秒时,C5上充得的电压足以使V2由截止进入饱和导通状态,从而将可控硅控制极对地短路,可控硅被关断。继电器失电,触点断开,负载停止工作。随后C5上充得的电压很快通过R5、Vl的集射极对地放电,电路进入等待状态。


[1] [2]  下一页
