TDA2822M是常用的8脚双列直插式小功率功放集成电路，电子爱好者大都比较熟悉。

　　本文介绍的红外线遥控电动窗帘电路，采用TDA2822M驱动电机。在使用时，不仅驱动电流能满足要求（TDA2822M最大输出电流达1A），而且集成电路中脊比较完善的过流、过热保护电路，系统工作可靠性也较高。

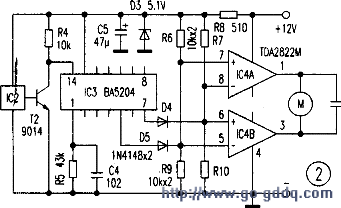

　　图1是红外线遥控发射器电路原理图，电路使用BA5l04编码芯片，元器件规格已在图中标注，工作原理较简单，此处不赘述。图2是红外线接收、驱动电路，IC3是与ICl配套使用的8路红外线遥控译码集成电路，仅利用了其中的2路非保持输出。如读者手头有TC9148/TC9149等其他型号的类似电路也可应用。

　　唯一需要注意的是BA5104.的（1）、（2）脚和BA5204的（11）、（12）脚是用户码选择端，其状态应一致（可悬空或接地）方能正常工作。

　　工作时，按下ANl后。D1发射出编码后的红外线，IC2将接收到的红外线信号放大、反相后送到IC3解码，使IC3的（5）脚输出高电平至细A2822M的（5）、（7）脚。使（5）、（7）脚的电位高于（6）、（8）脚电位，IC4输出端（1）脚为高电平，（3）脚为低电平，驱动电机M旋转。设此时电机转向为正转。那么不难分析按下AN2后，IC3的（7）脚输出高电平时电机M将反转。

　　在静态时，IC4的4个输入端电位基本相等，而且由于功放的开环增益不象小功率运算放大器那样高，因此不用担心，静态时IC4输入端电位的微小差别，造成功放电路有输出电压的问题。实测也证明了这一点：静态时流过电机M的电流仅lmA。电路中由于TDA2822M工作于开关状态且内部具备完善的保护电路，再加上遥控窗帘不是连续工作，所以转动电机不会发热。

　　为减小制作难度，制作时电机M应选取工作电压为DCl2V的，输出转速约150rpm的微型减速电机。如电机的功率较大，可以考虑用TDA2030A等输出电流较大的功放IC做驱动。
