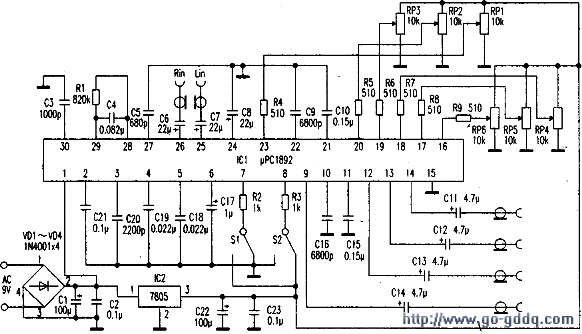

整个电路分两大部分：第一部分采用日本NEC公司生产的四路环绕声处理芯片μPCI892（见上图），它内部设有放大器、低通滤波器、模式控制、移相、效果处理、补偿吸收、音调、音量及平衡等电路。芯片的（25）、（26）脚分别为左、右声道信号的输入端，经内部电路放大处理后分成四路信号分别由（9）、（12）～（14）脚输出，通过第二部分（见图2）的四路功放能产生奇妙的四维环绕声效果。

　　该芯片还预设音乐厅、电影院及模拟立体声三种声场效果，其声场效果切换通过芯片（7）、（8）脚的电平高低来进行控制，具体如下表所示。在使用中可以通过S1、S2进行选择。电位器RPl为音乐效果控制，RP2为输出电平控制，RP3为前置左右声道音量控制，RP4为后置环绕声音量控制，RP5为低音控制，RP6为高音控制。

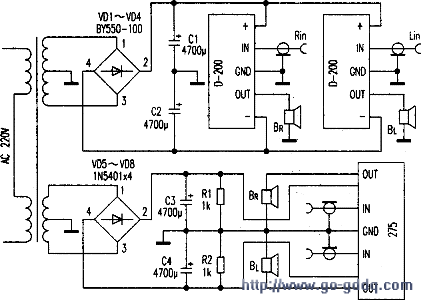

　　下图所示的第二部分由外围元件少的傻瓜系列功放模块D-200和傻瓜275组成。D-200最大不失真输出功率达200W，额定不失真输出功率达100W，工作电压范围55±5V。傻瓜275模块使用电源电压为±15V～±32V，极限工作电压不超过±34V。
