这里介绍一种使用方便、制作简单、体积小的移动信号传输检波器，即移动式监测器。利用它，可侦。察到受激（正工作）的移动电话存在的位置，其检测距离≤1.5米。所以该监测器，可以侦测非法（未授权）的移动电话的存在，也可以用它防止一些重要场地一-—一如考场中，学生使用移动电话（如手机）。只要被侦测的移动电话处于“呼叫”或“接收”状态（即工作）时，该监测器均可在规定范围内，侦测到它的存在。一般的RF（射频）检波器，常用LC振荡器完成检波功能，这种方式不适合GHz的检波方式。移动电话（如手机）的工作频率在0.9~3GHz频段，其波长为3.3-10cm。

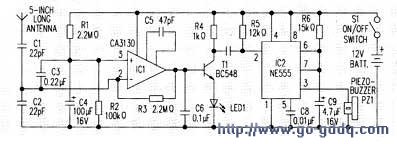

　　这里介绍的监测器，如附图所示，正是工作在所述的厘米波段。

　　在附图中，使用了电容器C3,该电容是一种圆片形电容，用它捕捉移动电话的RF信号，其中把电容器C3的引脚导线加长为18mm,两导线的间距为8mm，圆片电容器同所述的导线共同组成厘米波的环形天线，用于收集移动电话的RF信号。

　　电路中的运放lC1（CA3130）其同相端与反相端之间连接的电容器C3,共同完成RF信号的电流到电压的变换。IC1是一种COMSP沟道运放，具有很高的输入阻抗，极低的输入电流和高速的运算性能。所以它很适合微信号输入而其输出电压的最大值可达10mV。

　　电路工作原理简述如下：当被监测的移动电话工作（包括接收或呼出）时，电容器C3和前述的微型环形天线就获取移动电话的信号，此时在C3上就形成电场而存储电能，这种电场又在IC1的输入端形成电流，结果IC1将该输入电流转换成对应的输出电压。

　　IC1的同相端外接的Rt和C1作为偏置电路，以保证运放能稳定工作。电阻R2为电容C4提供一放电通路。IC1的输出端⑥脚与反相端②脚之间外接的电阻R3作负反馈之用，其目的使电路更加稳定。IC1的①脚与⑧脚之间接有一电容C5，对IC1起相位补偿作用，可使放大器的增益一频率特性处于最佳工作状态。

　　一旦C3捕捉到要监测的移动电话信号时，IC1的输出就会随输入信号高低变化，该信号加到晶体管T1基极上，T1不断通断,从而使LED闪亮.

　　由于T1的集电极电压也随信号的高低变化，这种变化通过C7使IC2的单稳态工作。

　　IC2单稳态电路的定时RC（R6和C9），这里有意取值很小，以使IC1③脚外接的蜂鸣器发声与输入信号同步工作.

　　电路安装时,可做一小印制板，以安装电路元件，其中以前述C3的引线长度（18mm誊间距8mm）；应按规定取用,并应留足相应的空间，以便最后接收信号时的细调工作。
