用无磁变压器制作去硫化充电器
来源:本站整理  作者:佚名  2010-08-11 09:54:23

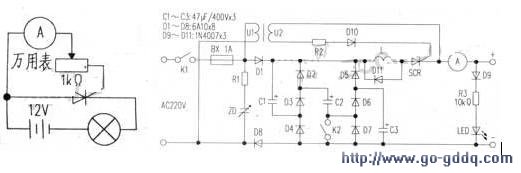

  《电子报》2008年第34期《能修复铅蓄电池的充电器》一文,构思巧妙、能量充足,不足之处是变压器效率低、体积大,因工作在半波脉>中状态,噪声偏大。而2008年第32期《隔离式电子变压器的半波整流电路》一文,为省掉变压器打下了理论基础,但可控硅触发电路相对复杂,使业余制作难度增加。如将这两种电路结合,生成的新电路,虽没有“无磁变压器家族”的“血统”纯正(还需要一个大于1W的变压器作触发),但“杂交优势”明显。省去了主变压器,触发电路简单,制作出的充电器重量轻、体积小、运行噪音很小,适合业余制作。其缺点是与电网的隔离寄托于半导体器件,一旦击穿,将失去隔离作用,这一点还有待商讨。使甩串需注意安全。电路如右图所示。

  工作原理以上两篇文章都有介绍,下面谈一下本人在制作时的体会和注意事项。

  为了安全可靠,元件的参数选择留有足够富裕量,成本也不会增加太多。D1~D8用塑封管6A10,参数是6A、1000V。D9~D11要求不高,废节一能灯拆板件就行。变压器B的选择比较灵活,大于1W的就行,本人用旧的XD7指示灯后部的小变压器,220V/10Vo.线圈L是限制电流上升率的,对可控硅起保护作用,需自制。用大于φ1mm的漆包线在中5mm的圆柱体上绕20圈~30圈,脱胎成空心线圈即可。K2是电瓶组选择开关。闭合时,电路工作在Um/2状态,可用于48V电瓶组的修复;断开时工作在Um/3状态,用于36V电瓶组的修复。按右图中的参数,充电电流约0.4AOLED选红色,用于初次接入电瓶的极性判断。如接入电瓶后,LED亮,则表明电瓶组极性接反,掉换极性即可。工作时不耗能,很实用。可控硅选用大于10A、1000V的,并加散热片。5A、1000V的可控硅也能用,但不太可靠。电源指示灯用报废的电熨斗、电水壶等上面拆下的氖指示灯组件。

  R2根据不同型号的可控硅触发电流而定,估算公式为:


  触发电流可用左图电路测量。

  变压器的相位在本电路中很重要。同名端一定要准,可把初次级线圈串起来,接成自耦变压器形式,测量总电压是上升、下降而判断出同名端。

  本电路主要起修复作用,如作充电使用,效率低、不实际,所以应在电瓶组充满电后再换本电路比较合理。

  最后再次提醒:本电路输出电压较高,约150V,加之隔离问题,使用时一定要注意安全。
