这个地震报警装置简单易制作、灵敏度高，有地震时会发出模拟机枪声、警笛声、救护车声和消防车声进行报警，而且是声光同时报警。

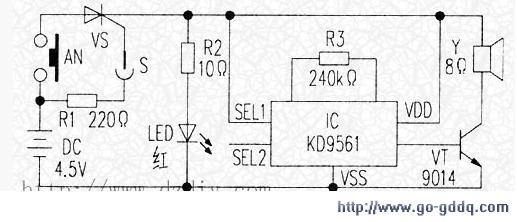

    工作原理电路
    如上图所示，安装方法如下图所示。当探测开关S探测到有地震时，重锤发生偏离，与金属内壁接触而导通，DC4.5V电源经R1触发单向可控硅VS而导通，向IC及发光二极管LED供电，LED发光，IC工作，经三极管VT放大后由喇叭发出声响，提醒大家迅速逃离。音乐IC选声端的不同接法，可产生四种不同的声响，可根据自己的喜欢而设置。二、元器件选择与制作音乐集成电路IC KD9561采用软包装封装，SEL1和SEL2是两个选声端。当SEL1接电源正极（VDD），SEL2悬空时，音乐IC发出警笛声；当SEL1、SEL2接VSS电源负极时，为救护车声；当SEL1悬空，SEL2分别接VDD和VSS时，将分别发出机枪声和消防车声。LED最好选用高亮度红色发光二极管，使其醒目点。单向可控硅可选用1A／200V的任何型号。AN为常闭按钮开关，要解除地震警报时按一下即可。 探测开关的制作是本电路成功的关键，具体尺寸如下图所示，把A端挂在上支架上，如固定的天花板等。B端固定在桌子上等放置本装置的地方。重锤与金属桶内壁的接触间距一般以1．5mm~2．5mm为宜，间距越小灵敏度越高。当然，如无合适的金属桶可用金属环代替。在焊接本电路时，由于IC是CMOS器件，因此电烙铁外壳一定要良好接地或者拔掉电烙铁电源，而且焊接时间要短，以防损坏IC内部电路。本电路焊接完毕后，检查无误，无须调试就可正常工作。
