自制低噪声混合式耳机放大器
来源:本站整理  作者:佚名  2010-08-19 09:51:15



  拥有一副优质耳机,直接连接到声源聆听音乐,是最简单的方法。但标准音源即使在信号输出最大幅值0.755V时,功率也仅有:U2/R=0.7552V/32Ω=18mW,不能达到满意的效果。因此在音源与耳机之间需配置放大器。

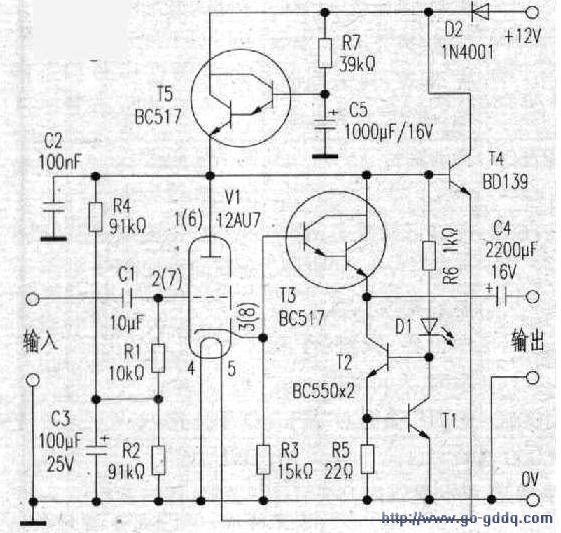

  笔者制作的这款混合式耳机放大器(电路见附图)采用了电子管12AU7阴极跟随器和达林顿管BC517射极跟随器构成高输入低输出阻抗放大电路。V1的高输入阻抗特性,使T3输入阻抗不受前级音量电位器或信号源改变的影响,保持音频输出频响稳定。T3与T1、T2组成恒流源A类单端功放电路,R5设置恒流源工作电流为27mA。因V1的屏极工作在12V低电压,屏流较弱,T3选用了电流高增益达林顿管。C2为射频滤波电容。R2、R4分压电路把V1栅极偏置在1/2电源电压上。C1、R1组成信号输入电路,其中R1是栅极输入电压匹配电阻,注意选用C1的电容量不能太小。T5、R7、C5构成电容量倍增滤波电路,其优点是电路阻抗低,耗能少,滤波输出平滑稳定,给V1屏极和T3集电极提供了静噪背景的直流工作电压。此外在开启电源时,电源经R7向C5充电,T5延时导通,使V1灯丝逐渐加热。T4用于隔断灯丝电路产生的干扰信号窜入音频放大通道,T4导通电阻仅为0.16Ω。
