一、组成

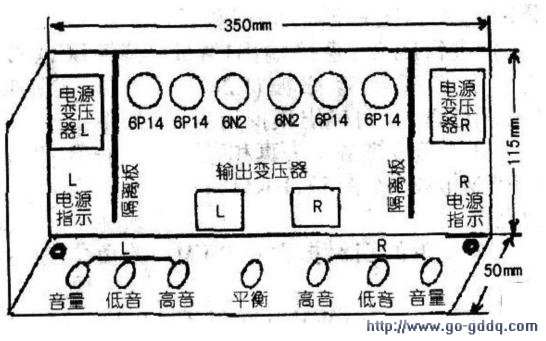

   右图为两只6P14并联单端功放电路图，图中只画出一个声道，另一声道完全相同，输出功率7W×2。左图为本机采用的定阻式线间变压器作输出变压器。上图为底盘上的元件布置示意图。下图为变压器产生的干扰示意图。

　　二、材料
    1.）早期生产的红灯71 1—2型6灯电子管收音机2台，利用其中的底盘一付，电源变压器2只，带电源开关的470kΩ音量电位器2只，高低音调电位器共4只，17位接线支架一付，两个6N2电子管。

　　2.输出变压器用天津文华电器厂上世纪70年代生产的扩音机用15W定阻式线间变压器2只。初级接0～250Ω，次级接0～8Ω，该变压器铁芯质量一流。将原变压器硅钢片每4片交叉插入改为全部对插，在对插面塾两层厚0.1mm牛皮纸作为空气隙。

　　三、装配要点
    1.变压器安装：原机底盘上左端的电源变压器保留，右端的变压器同方向安装。根据电路感应原理，输出变压器也同理安装。另外，用一块原镀锌铁皮（约100mm×80mm将电源变压器与电子管等隔离。

　　2.电子管定位：6只电子管安装在原机的6A2、6K4、6N2、6P1及两个中周的位置，双三极管6N2可改用6N1或6N11，三者管脚相同。6N2为低频电压放大管，放大系数97.5。6N1为低频电压放大管，放大系数35，用此管时R3改为100kΩ。6N11为低噪声电压放大管，放大系数27，用此管时R3改为100kΩ，屏压45V，R9改为65kΩ，屏压65V。这三种管子各有千秋。

　　3.接地方式：采用一点接地法，接地点选在底盘左右两端各自的主滤波电容和变压器接地的共同焊点，再与底盘上原有的引出头焊上，作为总接地点。

　　4.元件定位：所有元件上机前都要进行严格检测。接线架左右声道元件各用一半。元件的定位依靠接线架、电位器、电子管座芯柱的焊片。每个电子管座芯柱焊片为该管及元件的接地点，再将每个管芯用粗导线连接后，接入总接地点。屏蔽线选用单芯线。音量电位器的屏蔽线两端接地，其余屏蔽线单头接地，接地点引入各自的电子管芯地。全部电位器的外壳与底板相连。电容C1为小体积CZMX-2型，将其铁质外圈接地。电容C10为ITT型，将其外表用市场上修补铝锅用的白铝箔屏蔽接地。

　　5.高压延时：调整R26的阻值可改变接通高压的时间，当取270k时，延时36秒。

　　四、小结
   本机按上述措施装配完毕之后，内部元件看上去整洁对称。接一对8Ω10英寸扬声器音箱，插上DVD机，放入碟片，开启电源，但不按播放键，将功放音量、音调电位器全部旋至最大位置，耳朵贴近音箱，听不到一点交流声。
