常见的串联三端稳压集成电路，如LM7800、LM7900、LM3xx系列，效率低，如LM7805输入电源电压10～15V时，它的工作效率仅为30％～50％；如将LM7805用于可调式稳压电源，那么其输入端电压可达35V左右，但工作效率就更低了。另外，LM7800系列TO～220封装的产品，其自身不加散热片的允许功耗仅仅1.5VA，加上理想散热片也只有20VA。开关式稳压电源具有很高的工作效率，一般可达60％～90％或以上，这里给出一款使用常见的LM317制作的开关电源，其电路简单，性能可靠，值得大家一试。

　　电路的工作原理是，当电路工作开始瞬间，由于LM317尚未建立起工作条件，其输入端电压高于输出端，于是呈现低内阻状态而导通，储能电容C2上电压开始上升，同时，流过电感L1初级线圈的电流在Ll中建立磁场，当C2上电压达到设定值时，LM317迅速呈现高内阻而近似断开，这时储存在L1电感中的磁场通过其次级线圈和D1向负荷供电，同时C2中的能量也向外释放，直到LM317输出端电压低于设定值，LM317再次导通。如此循环，LM317便被设置成开关工作状态。该电路安装后几乎无需调试就能工作，经过几例的实际安装。发现该电路有以下特点：1.电路开关频率变化很大，该频率与负载电流大小、输出电压高低、C2容量大小有关系。当C2容量超过47μF时，电路起振困难而变成串联式稳压电源，LM317温升急剧升高。电路振荡频率落人人耳可听范围后，能听到开关变压器发出“唧、唧”或“吱、吱”的叫声。2.电源输出电压不能从1.25V起调，起始电压随电路负载大小在2.5V左右，输出电压随负荷变化不是很稳，在15V以下时高于空载值，15V以上时低于空载值，误差在2V以内，所以它不适用于对稳压精度要求很高的场所。3.按照附图中的元件数据，电路输出在1.2A的情况下，输出电压范围是2.5～2.9V。在5V输出1.2A电流的情况下，LM317温升很低，如使用普通串联电路形式，散热问题将是很难解决的，这正是本文设计的初衷。

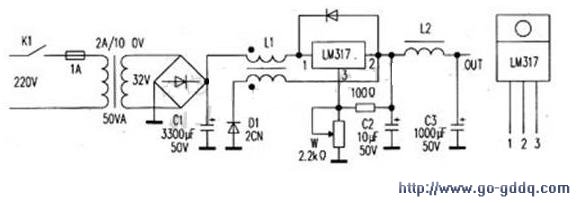

　　电路中C1、C3是滤波电容，一般容量越大越好；C2是储能定时电容，该电容小开关频率高，但电压不稳定，电容大易造成停振；L1是开关变压器，可以用25或29英寸电源滤波线圈代用；L2是滤波电感，也可以用前面滤波线圈代用，但要将两个绕组头尾串起来使用；D1是续流二极管，型号为国产2CN类的高速管，不能用一般管代用；D2是保护二极管，W是输出电压调整电位器，尽量采用线性或功率大一点的使用；R是输出取样电阻。变压器可以用输入输出电压相同的代用，只要能满面足使用要求，输出电压和功率小一点也可。
