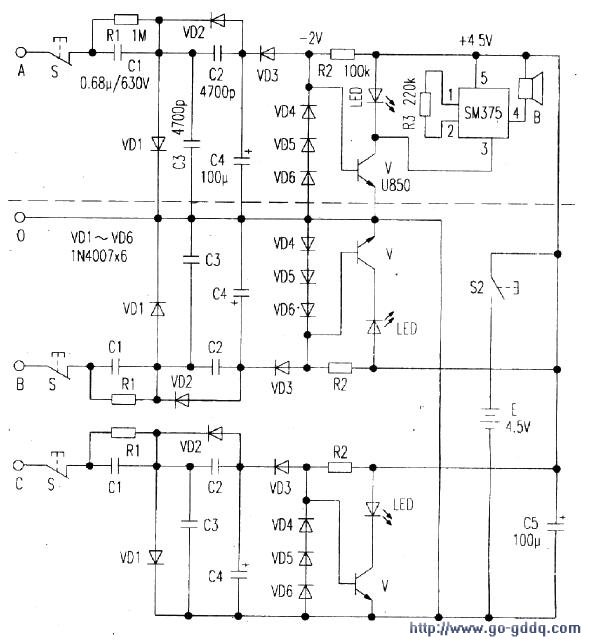

农田排水时节，电力线被盗割的现象时有发生。利用本文介绍的电路（见附图所示）可在夜间电机停止工作后，监视电力线路。当某条线路遭到破坏时，本装置会在1～3秒钟内报警，并同时向值班人员显示某相线路被切断。（注：文中位号指附图虚线上部的元件号）。

　　1.电路工作原理
    以A相线路为例，在电力线正常的情况下，当A端为正半周时，由于降压电容器C1两端电压不能突变，电流经C1、VD1回到零线，电容C1被充电，其极性为左正右负，二极管VD2～VD6反偏截止。当A端为负半周时，二极管VD1反偏截止，VD6～VD2导通，C1被反充电，极性为左负右正，同时C4被充电，极性为上负下正，充电电压被VD6～VD3分压，VD6～VD4将加在V发射结上的电压限至约－2V左右，三极管V截止，LED不发光，集成电路SM375等组成的报警部分因无电流回路而处于静静守候状态。

　　当A相电力线路遭到破坏时，电路中的交流电压消失，（虚线下边）电池E经R2、VD3向电解电容C4反充电，极性为上正下负，经过约1～3秒钟，V的发射结电压上升至导通电压，于是V导通，LED显示红光，表示该相线路遭到了破坏；同时SM375等组成的报警电路开始工作，由扬声器B发出警车的报警音响，以示告警。B相和C相电路的控制原理与A相完全相同，在此不做重复。

　　2.主要元器件作用
    电路中的动断按钮S为自检开关，当任一只开关被按下时，报警电路均应发出警车的报警声，否则说明电路自身有故障，需检查修复后再使用。

　　C2、C3为缓冲电容，以防止突然产生的浪涌电流将VD1、VD2烧毁。VD3为保证报警时V有足够的导通电压而设。R1为泄放电阻，电路脱离电网后，C1两端电压经R1泄放掉，以免对人体造成电击。SM375为一种报警器专用集成电路，当然也可根据需要选用其他型号的相关电路；整个电路应与闸刀开关上的火线部分相连接，抽水电机工作时，应将S2置在断开位置（状态）。

　　抽水电机停止运转时，再将S2置在闭合位置（状态）。

　　该电路中的元器件在选择上均无特殊要求，只要按电路中所标注的参数选用即可。本电路只要选用的元件质量合格，线路焊接无误，一般无需调试即能正常工作。

　　最后需要说明：由于本装置是靠检测各相有无交流电压而控制报警器是否工作的，故当电网停电或掉相时，同样会引起报警。
