本人利用数字集成电路TC4069UB（六反相器）、三只普通晶体管制作了一款双声道线路放大器。该集成电路内部有P型、N型两只场效管。若在反相器的输出端与输入端间增添一只负反馈偏置电阻，可将反相器工作点O偏置在线性放大区。两只场效管均_=I=作于放大区。虽然此放大区较窄，线性程度略差。

　　但输入阻抗高，噪声小、功耗低。电压增益高，是一些常见电路无法比拟的。

　　一、工作原理

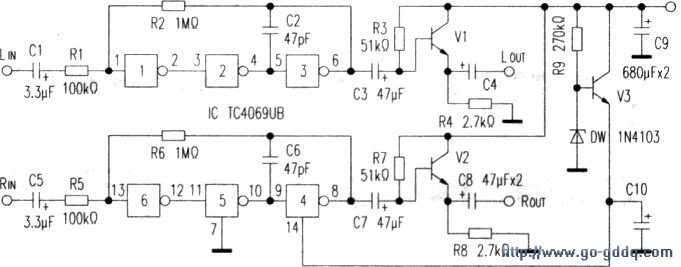

   输入信号经C'R‘加到反相器输入端，R’是反相器输入电阻。经过三级反相器放大后的信号。经V‘射极输出。V’射极电阻值较大，主要提高V‘的输入阻抗。减少对前级反相器的影响。C3除将反相器输出信号耦合到V’的基极外，还将反相器与V‘的直流通路隔离。为了使电路稳定工作，除了在三级反相器的输出与输入之间用R2产生负反馈之外，还在末级反相器的输出与输入之间（（3）脚与（5）脚间）接C2，使电路对高频信号有更强的负反馈作用。稳压电源由V3、DW、R9组成简单的串联稳压电路。

　　二、元件选择
    元件无特别要求。印制板上最好采用14脚插座，以免焊接时损坏TC4069UB。V1、V2、V3β值应≥50，可用任何型号的NPN型晶体管，L、R声道的元件尽量参数一致。只要元件选取合理，无错，漏焊，无需调试，就可以正常使用。
