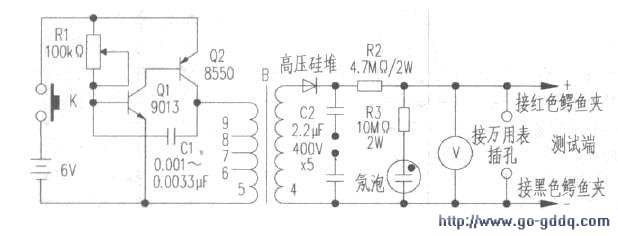

从事家电维修的朋友总少不了有一台晶体管耐压测试器，用来检查晶体管的反压（耐压）值、稳压管的稳压值，甚至电容的漏电流、电机绕组的绝缘电阻大小等等。本文向大家介绍两款晶体管耐压测试器，这两款测试器均具有取材、制作容易、元件少、便于携带等优点。上图是用14英寸黑白电视全联一体化行辅出变压器制作的耐压测试仪器（不少朋友家里有现成的，也可用分体式的）。图中Q1、Q2构成自激多谐振荡器。当K按下后，振荡器开始振荡，经行输出变压器升压内部硅堆整流，C2滤波后，输出约1500V电压（可满足测行输出管要求），然后通过R2加至测试端。测试端可经绝缘导线引出红、黑两个鳄鱼夹将被测元件引脚夹住。电压表V的量程为1500V，需要改制。可用普通300V电压表或其它量程电压表在接线端再串分压电阻制成，见中图。

　　制作前先用高灵敏度万用表Rx10k挡或电桥测出电压表内阻，假定为RV，那么后面再依次串4只1W阻值与RV相等的电阻，分别将这四只电阻焊在旋转式单刀四掷开关接线头上。若选用电压表为300V量程的，旋转K的触头位置分别可得到电压表的不同量程，在忽略测RV内阻误差条件下分别为1500V、1200V、900V、600V、300V五挡。在电压表的两端并联的插孔（可用铜铆钉钉在绝缘板上）是用来插万用表表笔的，当要检测较低反压值的晶体管反压值或稳压管稳压值、压敏电阻的压敏值时，若用万用表的直流电压挡（量程从5V～500V）代替电压表，可获得比较精确的测量值。

　　元件数值见图中所注。Q1、Q2的β值要求大于100。C1用稳压性高、损耗小的聚丙稀电容，容量可从0.001～0.0033μF之间选择。C2可用5只2.2μF400V耐压的聚丙稀电容。R1用100kΩ小型实心可调电阻。将K闭合后，调节R1从最大值逐渐减小，可使电路起振f以后就可不再调节了），这时氖泡应点亮（它实际起一个检测是否有高压的信号灯作用，也可以不要）。若不能起振，可掉换变压器初级绕组接线头、检查线路是否接错、检查C1是否不良，然后再试。K用小型按钮开关。

　　使用前注意应将被测元件先用鳄鱼夹夹好，电压表放置在最高电压挡，然后才能按下开关。

　　若电压表读数很小，说明量程选择过大（被测元件耐压值太小）或漏电严重，甚至击穿，可降低量程，直至换用万用表低电压挡来测电压值。如果是测电机绕组对机壳的绝缘电阻，应将鳄鱼夹夹在绕组接线端与外壳之间，此时电压表读数越高，表明绝缘程度越好（如果此时将万用表电流挡串入外壳与鳄鱼夹之间，还可测量漏电流）。反之亦然。若电压表读数为零，则说明绕组已搭铁（与外壳短路）。

　　下图是直接将220V市电进行2倍压整流后的一款反压测试器，220V电压由两脚电源插头引入，输出（空载）电压约600V。相关元件规格见图中所注。由于C1、C2数值较小，测试端短路电流不足1mA，即使测试端元件短路，也不会对电源造成影响，故没有加限流电阻。
