实用电脑电源关机全断电电路
来源:本站整理  作者:佚名  2010-08-29 08:01:29



  当前电脑使用的基本都是 ATX 电源,这种结构的优点是支持远程唤醒、软件开机等功能,缺点是电脑关机后主机及显示器处于睡眠状态,部分电路仍继续工作,这样不但长期耗电而且易因电压波动或雷击而损坏。笔者本着不影响正常操作习惯的前提下对电脑做小量改动,做到了ATX 电源关机后全部断电。

  第一步改继电器。找一个三组触点的12V 继电器(如图所示)在动触点连接体上方壳体处钻个φ5mm 左右的孔,打开主机箱拆下前面板上的启动开关(POWER SW),把继电器放到启动开关处,把钻孔对准启动开关的顶杆,按动启动按钮,使顶杆通过小孔顶到触点时,连接体上触点闭合为准。如顶杆太长可去掉一点,太短可找一段比孔径略小的塑料杆用胶粘上。

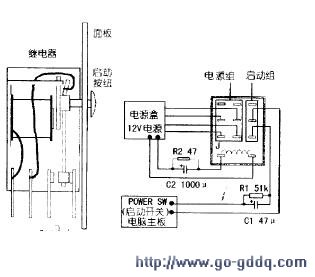

  第二步改电路。打开 ATX 电源盒,把接在输入插座上的两条线焊下来,找四条导线的其中两条焊接在输入插座上,另两条焊接在去电源的两端,导线的另一端分别焊接到电源组活动触点连接片和固定触点连接片上,启动开关的正极线焊接到C1 与R1 并连的正端,其负端焊接在继电器启动活动触点连接片上,负极线则直接与定触点相接,继电器线圈的连接与上述类似,只是另一端接12V 电源(黄色线为12V,黑色为地),最后把继电器用二合一胶粘结到主机面板内侧启动按钮处。

  工作原理:当按下启动按钮时。顶杆顶动触点连接体,使触点全部闭合,其中主板POWER SW为正极,约2.8V 电压给C1 充电,由于电容两端电压不能突变,所以变为低电位,这样就给主板送一个开机信号,主板工作,当C1 经过1~2 秒钟充电结束后,启动开关正极又恢复高电位,这个过程是为了防止开机后4 秒钟又关机的现象(ATX 电脑有按压启动开关4 秒钟关机功能)。这样就满足了电脑启动的全部条件电脑顺利启动。关机时点击“开始”来使电脑正常关机。继电器因无12V 电压而断开。于是切断电源,显示器接在主机上也随之断电。如果改装一个插座插在主机电源输出端,把显示器、音箱、打印机等外围设备都插上去,这样所有外设即和主机联动工作。

  C2、R2 起降低线圈工作电压作用,可以不用。元件选择C1 耐压6V,C2 耐压16V,R2 选用0.5W,继电器触点电流7A。此电路在810、815、694、845 主板使用效果很好。
