LED变色灯电路
来源:本站整理  作者:佚名  2010-08-29 08:01:35



  变色灯是一种新型灯泡。它的外形与一般乳白色白炽灯泡相同,但点亮后会自动按一定的时间间隔变色。循环地发出青、黄、绿、紫、蓝、红、白色光。它适用于家庭生日派对、节日聚会、过节过年,给节日添加欢乐气氛:也可用于娱乐场所及作广告灯等。该变色灯泡的特点是,节能(耗电约1W)、寿命长、使用方便、价格便宜。

  为什么会自动变色呢?是用什么电路来实现变色昵?把LED变色灯泡拆开来瞧瞧,通过从印制板上的元器件及走线整理出电路图。对该电路作了了解及分析。发现该电路设计得比较巧妙,有独到之处。现将该电路作一剖析,供电路设计、开发人员及爱好者作参考。

  变色的光学原理

    变色灯是由红(R)、绿(G)、蓝(B)三基色LED组成的。双色LED是我们十分熟悉的。一般由红光LED及绿光LED组成。它可以单独发出红光或绿光。若红光及绿光同时亮点时,红绿两种光混合成橙黄色。变色灯的变色原理如图1所示。三种基色LED分别点亮两个LED时,它可以发出黄、紫、青色(如红、蓝两LED点亮时发出紫色光);若红、绿、蓝三种LED同时点亮时,它会产生白光。如果有电路能使红、绿、蓝光LED分别两两点亮、单独点亮及三基色LED同时点亮,则能按图1的情况发出七种不同颜色的光来。

     变色灯的结构框图

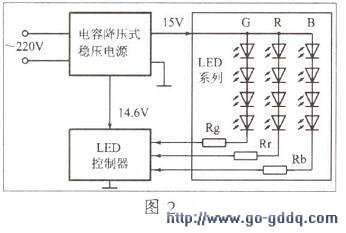

     变色灯的结构框图如图2所示。它由电容降压式稳压电源、LED控制器及G、R、B三基色LED阵列组成。由于这三部分都要装入灯头内,所以其电源采用电容器降压。全波整流及稳压二极管稳压的简单电路。

    电源输出15V电压供LED阵列,输出14.6V供LED控制器。控制器的输出端(1、2、3)中有一个是低电平时(如1为低电平),则绿色LED亮,若三个输出端都是低电平时,则发出白光(绿、红、蓝光LED都亮)。

  控制器是变色灯的关键,它是由CD4060来承担的,先介绍一下CD4060。

  CD4060简介是4000系列CMOS器件中的一种,是14位二进制计数器。它内部有两反相器,外接两个电阻及一个电容就可组成振荡器,作为时钟发生器。输入时钟脉冲时(下降沿),输出端输出记数脉冲。它有一个复位端(Reset),当复位端为高电平时。所有输出端都是低电平,如表1所示。

    D406016管脚DIP封装,各管脚排列如图3所示。其中CLOCk in是时钟脉冲输入,Clock out1Clockout2是时钟脉冲输出(相位差180°Reset是复位输入端(高电平有效)Q4Q14是二进制记数脉冲输出端,Vdd为电源正端(318V)Vss为电源负端。






[1] [2]  下一页
