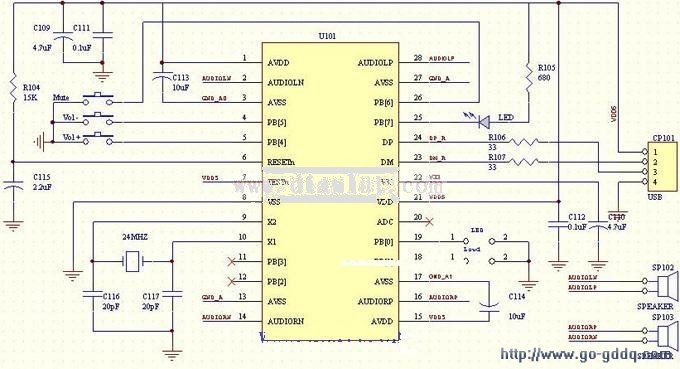

MK909D的USB音箱电路
来源:本站整理  作者:佚名  2010-09-04 09:54:42



  采用最新的USBDAC芯片,支持USB1.1,USB2.0接口。

  48K的DA采样,内建立体声D类音频放大器,每声道1W的输出功率,不在有其他USB音箱方案输出功率小的问题。

  内建64级音量控制,并有记忆功能;支持三种音量调节方式(A)轻触按键;(B)电位器;(C)编码器。支持输出静音功能。

  外围电路简单:2个10UF,2个4.7UF,1个2.2UF,4个0.1UF以下的电容,4个电阻1个LED,1个24M晶体,由于内建立体声D类音频放大器,输出无需用隔直的大电解电容,成本低。

  工作指示灯的状态可以选择常亮和闪两种。

  IC采用SOP28带散热片封装,体积小。
