音响音量遥控电路的制作
来源:本站整理  作者:佚名  2010-09-04 09:54:47



  本文介绍的放大器音量是自制手调,使用时感到不便。因此,在业余时间里,作者用四位密码无线遥控发射、接收组件制作了一款音响音量遥控电路,在使用中感到很方便实用,想介绍给大家,让大家一起感受摩机的乐趣。

  一、工作原理

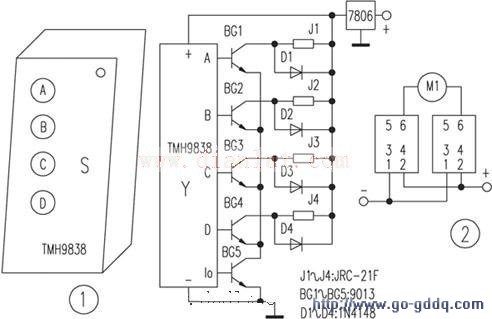

    电路如附图所示:S为四位无线遥控发射器,Y为与发射器配对的接收模块。Y的各输出端经BG1~BG5放大后,将四路互锁存数据控制输出端信号转换成非锁存形式,并通过继电器J1~J4对电机M1、M2进行正反控制。M1控制主音量,M2控制高低音调。见图1所示,其中电机M2电路相同,工作原理一样,所以未绘出。当按下发射器S的A键时,Y的输出端A和I0端输出高电平,BG1和BG5导通。J1吸合,M1得电工作,手松开后,I0输出消失,J1断电电机M1释放停转。同样,按下B、C、D键时,分别控制M1、M2反转、正转、反转。


    电路重点在于继电器的连接,工作过程如图2所示:继电器触点①、③常闭,②、⑥常开,⑤、⑥相通,③、④是线圈。把J1、J2或J3、J4组合构成电机的正反电路,J1、J2的①端相连接地,②端相连接电源。当按下A键时,J1吸合,①、⑤端断开,②、⑥端导通,电源经②、⑥端和电机M1到J2的⑥、⑤、①端接地电机正转,放大器音量增加。同样,按下B键时,J2吸合,②、⑥端吸合,电源经J2的②、⑥端和M1到⑥、⑤、①端接地,电机反转,放大器音量下降。M2、J3、J4的工作原理相同。

  二、元件的选择和制作

    A1、A2选用达华的TMH9838的6V四位无线电编码遥控组件。V1~V5选用9013或其它硅NPN三极管,D1~D4用1W4148开关二极管,J1~J4采用6V的JRC-21F型小型电磁继电器,马达电位器可选用双联的,阻值根据自己功率电位器来选择。本人选用的是日本的拆机品,价格只有新品的盳盢,大大降低了制作成本。如原机功率足够可取原机电源。此电路功耗很小,对功放没有什么影响。
