这是一款具有光控功能的LED照明灯，它白天不工作，晚上自动点亮。该灯共用42支高亮白光发光二极管，每3支串联，然后再相互并联后接于电源两瑞，适用于楼梯、过道等作照明。

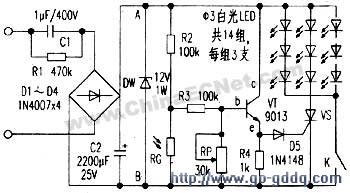

　　电路工作原理 电路如图所示。

　　220V交流电经电容限流、桥式整流、滤波、稳压，在A、B两端获得稳定的12V直流电。在白天由于光敏电阻RG受到自然光的照射呈现低阻值，三极管VT的基极电位低，而被反偏置，因此VT截止，单向可控硅VS门极为低电平被关断，LED不亮。到天黑后光敏电阻RG因无光照呈现高阻值，VT导通，VS的门极即有正向触发电压而导通，LED通电发光。开关K为手动控制开关，只要K闭合，不管白天黑夜，LED均能发光。

　　元器件选择与制作调试

　　C1选用耐压400V以上的涤纶电容，可用电风扇电容代替。R1～R4选用1／2W金属膜电阻，RP选用小型可变电阻。整流二极管D1～D4选用1N4007，电解电容C2选用耐压25V铝电解电容。RG选用MC45型光敏电阻器(亮阻不大于5kΩ，暗阻不小于lMΩ)。DW选用1W／12V稳压二极管，VS采用1A单向可控硅，型号任选。由于人眼被发光二极管照射会产生眩目，因此要对LED光源进行改造，使其光线产生漫反射，即将组装好的LED灯装入废弃的圆形吸顶灯罩内，RG放置在有自然光照射到的地方、同时是月光照不到的地方即可。接上220V交流电，慢慢调节RP，使得在白天LED不亮，晚上LED亮即可。
