DIY一只实用充电式电击蚊拍
来源:本站整理  作者:佚名  2010-10-15 08:57:32

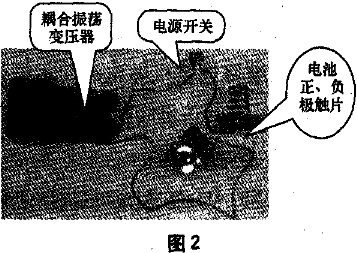

  一般的电击蚊子拍,电击蚊子时,只是“啪”一声,若同时电击很多蚊子,或杀灭体形较大的苍蝇、飞蛾等害虫时,击毙率不高,内部电路中的耦合振荡变压器还发出刺耳的“叽叽”小声。图1、图2分别是一种用2节1.5V电池的电子蚊拍原理图和实物图。

  该电路送至高压电网两端的直流高压只有1500V。晚上蚊子较多;两节1号新电池会很快用完。本文介绍的用充电电池代替一般电池,并提高输出的直流高压,采用快速、连续放电电路,不但经济实惠,而且灭蚊效果明显,图3是一款能满足这些要求的新型实用充电式电击蚊拍原理图。

  此电路主要由充电电路,变压器耦合多谐振荡器、高压整流升压电路和高压电网等四部分组成。充电时电源开关SB断开(SB为微型轻触开关)。交流220V/50Hz的市电从插头经R2降压成交流4V,送至由VD1、VD2、VD3和VD4组成的桥式整流电路进行整流,得到的脉冲直流直接对2节1.5V充电电池GB充电,C1(0.1μF/275V)并联在R2两端,用以消除浪涌脉冲,保护电路,限流电阻R1和发光二极管LED1串联组成电源充电指示电路,充电时,LED1亮。为防止误动作,可在节点1和2之间加装一个拨动开关。

  电路中发光二极管LED2和限流电阻R3串联组成工作指示电路,用来指示工作电路通断状态并显示电池电能的耗损情况。按下电源开关SB工作时,LED2发光,由晶体三极管VT1(NPN型)、电阻R4和振荡变压器T的绕组L1、L2组成的变压器耦合射极输出振荡器开始振荡,振荡频率为18.5kHz,于是在变压器T的绕组L3两端感应出幅度为600V的交流脉冲电压。二极管VD5,VD6、VD7和电容器C2、C3,C4以及C5组成高压整流升压电路,VD5、VD7、C4和C2、C3先将L3感应电压进行半波整流、滤波以及升压,再通过VD6、C5等整流升压滤波,使瞬间输出直流电压高达2800V,传送给采用镀镍钢丝做成的三层高压电网DW。

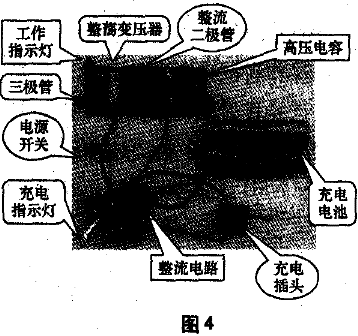

  采用半波整流可降低电容C2、C3以及C4反向承受电压,同时提高电源利用率,VD6、C5等把前面电压进一步提升,如去掉VD6,输出直流高压只有1000V;若去掉VD7,改成二倍压或三倍压,输出直流高压则变为900V或1500V,而且变压器发出“叽叽”声。电路中R1、R2、R3、R4均用1/4W电阻器,C2、C3、C4、C5采用2kV高压电容器,充电电池采用2只1.5V优质电池,循环充电可达600次以上,LED1和LED2分别用绿色和红色的φ3mm发光二极管。VT1为高频小功率SD965三极管,VD1、VD2、VD3、VD4采用IN4007,VD5、VD6、VD7选用RFC3K和RFC4K,降压整流充电线路板和工作线路板分开,便于装配,具体的实物如图4所示。

  由于采用了高压整流升压电路,对振荡器的输出电压幅度的要求大大降低,其中为600V,因此对变压器T绕组的匝数就减少许多,绕制变压器T,采用5×7的双E型铁氧体磁芯及其配套塑料骨架。绕制时L1用φ0.11mm漆图5包线绕35匝,L2用Φ0.23mm漆包线绕9匝,L3用Φ0.06mm漆包线绕1900匝。

  由于电路输出2800V的直流高压,蚊蝇触及三层镀镍钢丝高压电网时,电路能快速、连续放电,蚊蝇随即在连续的“叭叭”声中变成齑粉,蚊蝇入网击毙率非常高,使用更是可靠方便。电路中不足的地方是在C5两端缺少一个并联的释放电阻(通常选20MΩ),因为使用过电蚊拍后,电容器C5上的电压仍然能保持一定时间,需要用电阻释放电容器上的电能,以防止不慎触及电网遭到电击。

  使用此蚊拍时,一定要注意安全。

  以前用电池的电击蚊拍,不用或丢掉都浪费,做一个65mm×25mm工作电路板,用上原电路的二极管、三极管等元器件,三极管用9013,2N5609、8050、MIP506等都可以,从旧电话机中找2个1.5V充电电池配一个简单的降压整流充电电路,对原电路改装一下,就能达到理想的效果。不过,拆卸过程中要注意保护好高压电网和脉冲振荡变压器等容易受损的元器件,若想重新绕制一个变压器则要注意同名端,图3振荡变压器T的黑点为同名端,头尾顺序绕线,绕组间垫一二层薄绝缘纸。
