本人设计制作的旋转式捕鼠器,让鼠从三门多方向进入。用红外线检测,干净卫生,捕鼠效率高。现介绍如下:
一、特点
1.旋转式捕鼠器从三个方向诱鼠进入。由于捕捉的老鼠是无毒的活体,所以不会像药物灭鼠那样,死鼠不易察觉和寻找。腐烂污染给人畜造成毒害。也不会被猫和其他动物食后造成连环中毒。而且捕捉的活鼠还可以用于养貂和其他方面。
2.不留痕迹气味。可连续捕鼠。我们知道。鼠夹和高压灭鼠都会因血腥而留下气味。使老鼠很长时间不再上当。而且这种气味水冲火烤都难以除掉。旋转式捕鼠器关住老鼠后,不会伤害老鼠,而是将其引到箱外灭杀。
3.安全方便。交直流都可以用。

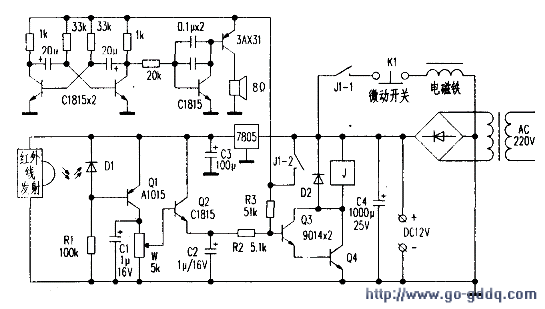

二、工作原理(电路见附图)
电路正常工作后。D1光敏二极管接收到红外光而导通,使Q1一Q4同时处于截止状态,继电器不吸合。当老鼠进入捕鼠器后,其身体遮挡红外光线,Dl反向阻值变大,Ql立即导通,后两级电路中的晶体管也饱和导通,继电器吸合。电磁铁得电后将旋转门挂勾拉开。捕鼠器的三个进口门同时关闭。报警电路响起报警声。与此同时。关闭到位的旋转门及时触及K1微动开关。切断电磁铁的供电。以免时间过长=烧毁电磁铁线圈。
红外线发射采用废旧电视机遥控器。截去按键部分电路板(为缩小体积)。然后将任意一键用导线短路,使其一直发射即可。旋转门所用盘状发条是拆洗衣机定时器中发条代用的。12V电磁铁用小型E型铁芯绕制,吸力只要能够拉开旋转门挂钩即可。
电路板的调试需在发射、接收二极管确定距离后进行,调整W可调电阻。
使继电器在无遮挡情况下处于静止状态,遮挡红外光后马上吸合即可。
三、制作及使用
使用时应先开启电源开关。再拧开旋转门,在捕鼠器中投放些食物。
以诱老鼠进入。捕鼠后关掉电源。然后将塑料袋放置取鼠小门处。拉开插门。待老鼠跑入袋中即告完成。
