一体化电子节能的应急灯的制作
来源:本站整理  作者:佚名  2010-10-15 08:58:11



  此款一体化电子节能的应急灯,由于采用已成品化的电子节能灯作为灯头,有以下好处:1.就地取材,超市大量供应;2.节电效益明显,比白炽灯头省电70%~80%;3.DC/DC转换电路缩小体积。该灯由12V蓄电池供电,适合停电地区应急照明之用,也可为个体商摊及农村专业户提供便携式应急灯,以取代“汽油、煤油”灯,对环保十分有利。

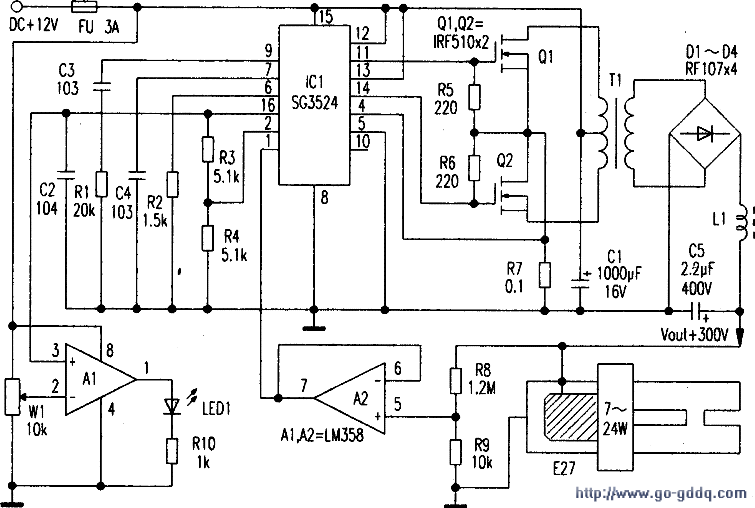

  工作原理:该灯电原理如图所示。是典型的推挽式DE/DE变换器,由IC1脉宽调制开关控制器以及外围双运算放大器A1与A2等组成,其振荡频率由IC1的第(6)与第(7)脚上的定时电阻和定时电容决定,约35kHz左右。大致工作过程如下:由IC1第(11)与第(14)脚输出两组相位相反的方波脉冲经功率场效应管Q1与Q2放大并经脉冲变压器升压,输出约230V的高频电压,然而由D1~D4组成的桥式整流变为直流高压,经L1储能电感担负着持续向输出电容C5输送负载电流。稳压反馈过程为:

  反馈信号由R8与R9分压并送入电压跟随器A2,再送入IC1的第(1)脚与第(2)脚上基准作比较,完成反馈控制,从而达到输出为300V稳压值。电压比较器A1为电池欠压指示。当输入电池下跌至10.8V以下时。电压比较器翻转。输出为高电平并点亮LED1,告知外接电池必须充电。

  元器件要求与装配:集成电路IC1为开关电源控制器SG3524,双运放A1与A2为LM358.均为双列直插。电阻电容均为常规系列。其中振荡电容C4应选择CBB薄膜电容。脉冲变压器T1采用E128型铁氧体磁芯。初级用φ0.6mm漆包线双线并绕14T。中心抽头;次级用φ0.27mm漆包线绕270T。层间应加垫绝缘膜。L1电感取直径为18mm的高频磁环。用φ0.31mm漆包线串绕50T即可。装配时注意在两个场效应管子上配以小型散热器。市场上有成品。调试很简单:接上12V蓄电池应正常工作,待电池下跌至10.8V时,校正电位器W1使LED1刚点亮即可。

  使用须知:本灯输出端可到灯具市场买一个螺口型灯座接上。专配E27灯头的。功率可在7~20W任意一款电子节能灯。所用蓄电池容量根据需要而定。一般选择12V/14Ah的免维护型。并有现成充电器配套。用电原则为:“充满即用。欠压勿用!”
