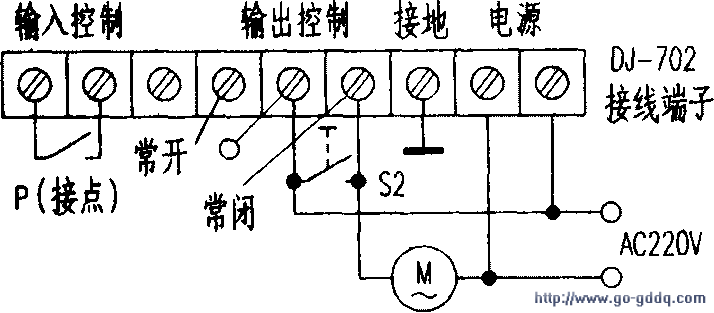

厂矿内对设备通风降温用的风机通常只有手控。使用不够方便，可增添两元件（DJ-702电子继电器和电接点温度计P），使其实现既可手控也可自控运转。上图为DJ-702继电器的面板装置，DJ-702的接线端子在继电器背面的下部，下图是具体接线。

　　使用前先在电接点温度计P上设定电机M开始运转的温度值（即P的接点接通时对应的温度值，以下简称设定值）。然后断开M的手控开关S2。再接通DJ-702的电源开S1（在面板上），若这时温度较低。P的接点则断开，DJ-702的输入控制端开路，输出控制端的“常闭”和“O”端断开，面板上的发光二极管LED2（红）点亮，M失电不运转。当温度升高到设定值时，P的接点接通。使输入控制端短路。输出控制端的“常闭”和“O”端由原断开变为接通，M得电运转。设备通风散热降温，LED2熄灭而LEDl（绿）则点亮。经一段时间后温度下降，P的接点断开，M失电停转。从而实现了M运转自控。

　　P为WXG型电接点式玻璃水银温度计，测温范围O～100℃，M为风机交流电机，功率120W，额定电压220V。
