这个电源一是针对蓄电池的充电，可输出3V、6V、9V、12V电源；二是利用成品逆变器，输出交流220V电源。

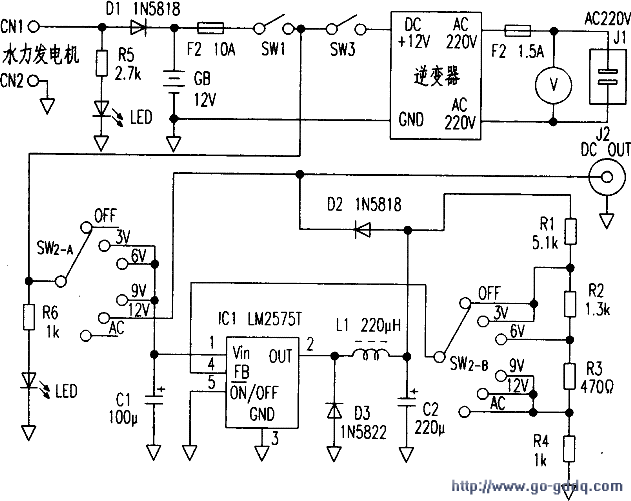

　　电源电路见下图。逆变器采用市售车载12V/~220V、130W逆变器；低压直流部分采用了开关稳压集成电路LM2575T，其最大输入电压为40V，T0-220封装。其工作原理从略。

　　由于水力发电机的输出功率随水流的能量不同而不稳定，故先对蓄电池GB充电，再通过蓄电池输出电能。这里选用了12V/7.2Ah的蓄电池，实测结果：叶轮转数为1.5ms时，充电电流约200mA，从空的状态到充满电的时间为43h。因此若利用夜间充电12h，约可提供12h x0.2A=2.4Ah≈30Wh的电能。

　　图中，D1为防逆流二极管，防止蓄电池电流向发电机倒灌；D2也是防逆流二极管，防止在输出12V时电流向ICl倒灌。根据计算式Vout=1.23（1+Ry/Rx）可求出决定不同输出电压的R1、R2、R3、R4的值（右图）；因为D2的正向压降约0.5V.故各挡输出电压值应加上这个0.5V即：6+O.5=1.23[1+（R1+R2）/（R4+R3）]　3+O.5=1.23[1+R1/（R2+R3+R4）]

　　当R4=1KΩ时，计算得R1=5kΩ、R2=1.26kΩ、R3=O.46kΩ，分别取标称值5.1kΩ、1.3kΩ、470Ω。

　　ICl外接二极管D3选用3A/40V的肖特基二极管。输出端的电压表用以指示输出电压。

　　由于该逆变器输出波形非正弦波，此表不能正确指示电压值；当输出220V时。指示电压值约150Vrms
