针对前期刊登的三连风力发电装置。

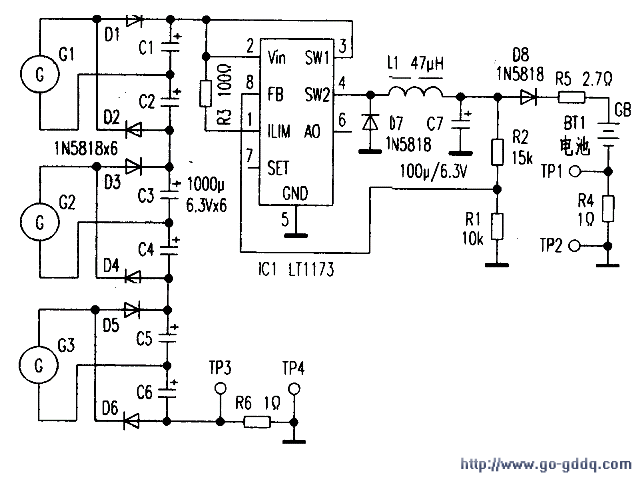

　　设计了这款充电控制器，电路如图。由于三连发电机的交流输出电压为1.8VRMs，为提高输出电压，采用了二倍压整流电路，二极管选用低正向压降的肖特基二极管。充电对象为两节镍镉或镍氢电池，满充电时为1.4Vx2=2.8V，防逆流二极管正向压降0.3V，合计为3.1V，故采用3.1V恒压充电。

　　ICl为DC-DC变换芯片LTll73，三个倍压整流电路的输出电压串联后输入到ICl的Vin端；当反馈端FB的电压低于1.245V时。ICl内部24kHz振荡器起振，其输出端SW2电压升高，经Rl、R2分压后使FB端电压也升高，当升高到1.245V后，内部振荡器停振。使输出电压下降，如此反复，获得恒压输出。

　　图中Rl、R2为误差电压检出电阻。输出电压Vout=（1+R2/R1）×1.245V=（1+15k/l0k）×1.245V=3.1V；R6为发电侧电流检测电阻。

　　R4为充电电流检测电阻，可用数字电压表测得电阻上压降并换算成电流值：R3为ICl内部开关管限流电阻；R5为充电限流电阻：

　　D7用来防止Ll的反向电压影响ICl的SW2端；D8为防逆流二极管。
　　
　　实际充电结果是充电14小时，充电电量达600mAh，放电电量达525mAh，即可使用充电电量的90％。

　　当风速为lm/s时。风叶开始转动，充电开始，电流约40mA；当电池快充满时，充电电流减小，所以长时间充电也不会损坏电池；而在强风时，电池也不会发热。以上介绍的风力发电装置已达到实用水平，但增加发电机数或选用更大功率的发电机，可以扩大其应用范围。
