目前我国偏远地区及农村电网电压极不稳定，而且电压普遍偏低，在这样的电网中，电视机及其它家用电器就无法正常使用了。市场上虽有较多的稳压器，但售价较高。笔者为解决这一问题，特设计了一台造价不高、元器件易购的稳压器，适合爱好者自制。

　　工作原理
　　

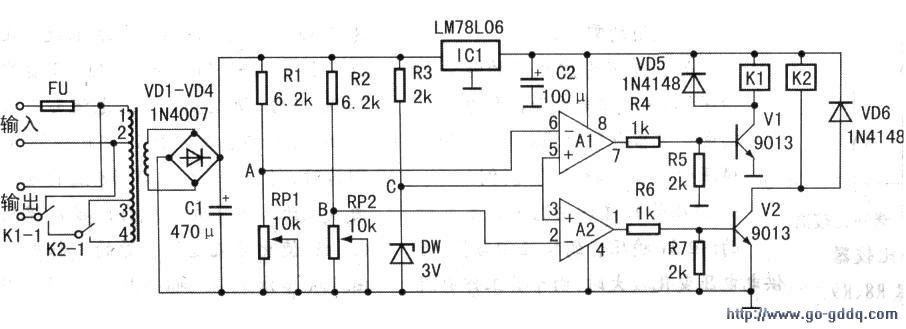

　　稳压器电路如上图所示。

　　它主要由供电、基准电压、电压取样比较等几个单元电路组成。市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。市电电压正常时，因C点电压始终为3V（即由R3降压、DW稳压所得），A、B点均大于3V，故A1、A2输出为低电平。市电电压下降时，变压器5、6头和A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头；当市电电压继续下降至B点电压低于3V时，A2输出高电平，使三极管V2饱和导通，继电器K2吸合，将调压器输出调于1、4头。

　　反之。如果电压升高时，B点电压也随之升高，当B点电压高于3V时，A2输出为低电平，V2截止，K2释放，输出端调至1、3头；当市电电压继续升高时，A点电压高于3V，A1输出为低电平，V1截止，K1释放，输出端调至1、2头。

　　A1、A2为运算放大器，在这里作电压比较器用；IC1为三端稳压块，为运算放大器及继电器提供供电电源；VD5、VD6为保护二极管。
　　
　　元器件选择
　　
　　IC1用LM78L06。A1、A2用LM358。V1、V2用9013。继电器选用4123、电压为6V。DW选用3V稳压管。VD1～VD4选用1N4007，VD5、VD6用1 N4148。变压器的铁芯可根据稳压器功率而定，笔者选用的是E型24铁芯，线圈参数为：1～2用O.22mm漆包线绕1 800圈；2～3用0.27mm漆包线绕400圈；3～4用O.27mm漆包线绕850圈，5～6用O.21 mm漆包线绕145圈。其它元件参数按图中所标注选用。

       调试

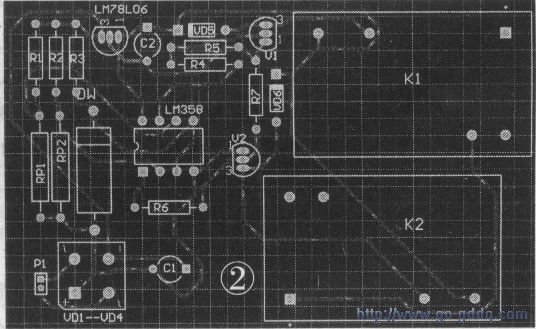

      下图为PCB图。稳压器安装在金属机壳内，并具有较好的散热性，在电路装配完成后将RP1及RP2调至最大阻值，用调压器将输入电压调至1 80V，然后调RP1将A点电压调整到低于3V，此时A1输出高电平，V1导通，继电器K1吸合，将输出端自动调至1、3头，输出电压为220V左右。

　　然后再调调压器使输入电压为1 40V（此时输出电压为1 80V），调整RP2，使B点电压到低于3V，此时A2输出高电平，V2导通，继电器K2吸合，将输出端自动调至1、4头，使输出电压再次升高到220V左右。按图中所给数据，在电网电压低至1 20V时，电视机仍能正常收看。

　　需要说明的是：由于继电器的吸合电流大于释放电流，输出电压会有一定的误差，需要反复调整RP1和RP2。以达到最佳状态。
