本文介绍笔者独立设计试制的自动稳压光控系统。该系统由光控电路和自动稳压电路组成，经多年运行的实践证明是性能可靠的，值得介绍。本文评述了设计意图、安装调试和使用等有关问题。

　　作者单位的路灯多达上百盏，功率总额高达5KW以上，且市电电压由于距变电站较近而高达240～250伏，过高的电压造成路灯灯泡被烧的事情频频发生，换灯泡成了家常便饭。再者，手动控制路灯又是地点分散，不便操作。

　　因此，笔者设计安装了一个自动稳压光控路灯系统。
　　
　　一、设计意图
　　
　　为减轻水电管理员手工操作的劳动量，笔者设计一个光控路灯装置，使其夜幕降临时自动开通路灯，黎明来临时自动关闭路灯，夜间闪电时不会使路灯出现突发性熄灭。采用555时基集成块作为核心的光控电路来实现这一功能。

　　为了减少因市电电压过高而造成路灯使用寿命缩短，浪费资金和人力，笔者设计一个稳定电压的装置，使其具备不随电源电压波动的稳压性能，当电源电压在230～250伏的电压范围内变化时，该稳压装置的输出电压变化值不超过设定的输出电压的0.5％。为了节约用电，提高路灯的使用寿命，务必使稳压装置的输出电压在150～220伏范围内调整电压，采用具有负反馈的单结触发晶闸管的交流调压电路来实现这一功能。

　　为了便于试电和检修路灯时能手动控制路灯电源，笔者增设一个手动控制开关来控制光控装置的接　　触器，使该接触器既可以人工控制又可以自动控制。

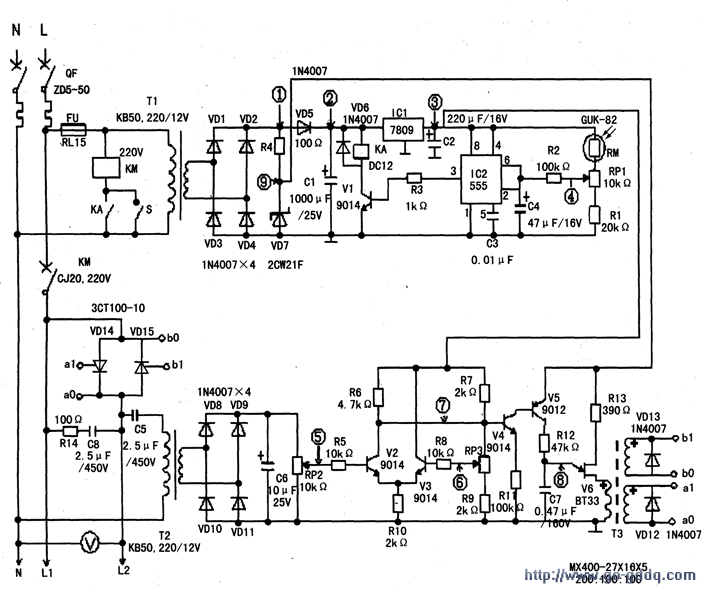

　　电路原理图如图所示
