一款节能电路
来源:本站整理  作者:佚名  2010-10-15 08:59:49



  能源变得越来越昂贵。所以在电路设计时,我们常想找一个能节约能源的方法。作者决定在继电器开关电路中找到如何节约电能的方法。

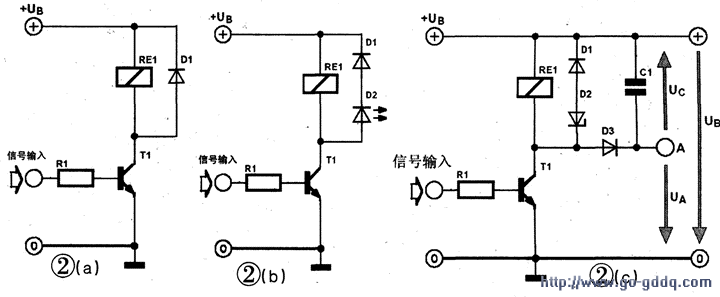

  如图2a继电器是由一只三极管T1驱动的,往往在继电器线圈RE1中并联一个续流二极管D1。当继电器电路被关闭时,续流二极管D1可以短路继电器线圈REl产生的反电动势。如图2b中LED(D2)与续流二极管D1串接,当三极管T1关闭时,产生的感应电流将使它闪烁。D2发光的时间和亮度是由继电器线圈的电流变化率和自感电感量决定的。u=-L di/dt,在事实中要判断产生感应电流是否会破坏LED。

  到目前为止我们还没有节约电能,图2c从理论上阐述了如何保存继电器线圈产生的电能,并为其他电路供电。如果使用较大自感电感量的继电器线圈、并且经常开闭,就会有较多的电能储存在电容C1中。与续流二极管D1串接的齐纳二极管D2可以限制最大的电容充电电压。测量A点的对地电压,是电容电压Uc与供电电压Ub之和,要特别指出的,A点的电压要略高于供电电压。
