一、工作原理
　　

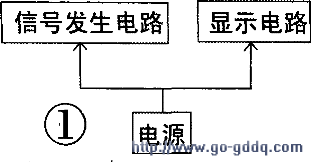

　　整机电路分为三大模块：（见图1）
　　
　　1.电源
　　

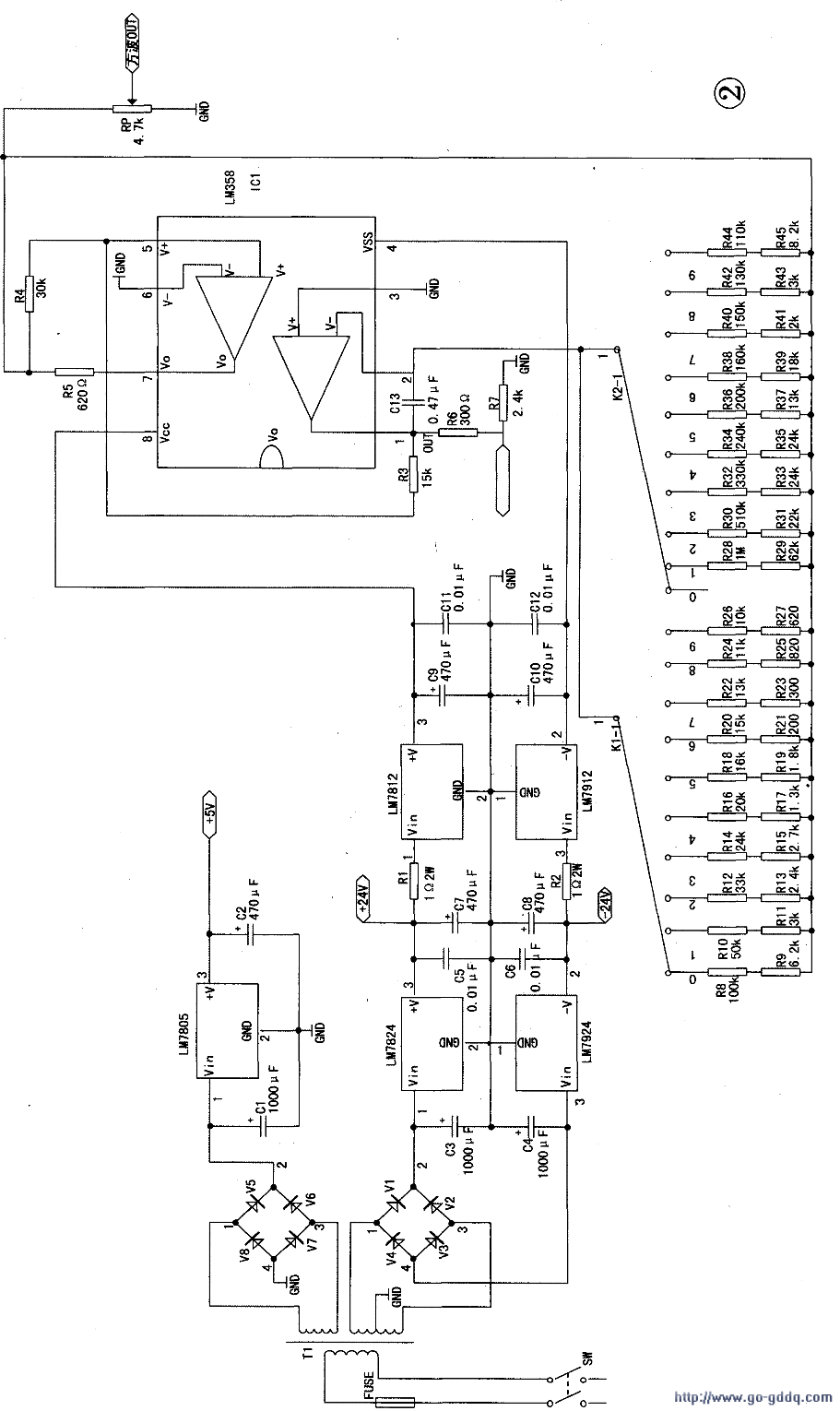

　　本信号发生器电源电路的原理图如图2所示。它使用220V交流市电，用双28V、5V降压变压器降压。经桥式整流、电容滤波后。分别用LM7812、LM7912、LM7805得到±12V及5V直流

　　电压前者供给信号发生电路供电；后者供给数字频率显示部分电路。

　　2.波形发生电路
　　
　　图2中有关波形发生的电路如图3所示。其核心是由A1构成的积分器和由A2构成的回差电压比较器。电路的工作构成描述如下。

　　稳定时，A2的输出电压只能是高电平电压+U02或者低电平-U02。设其初始状态为+U02，且U01为O。此时，电压+U02对积分器A1按斜率U02／（RC13）负向积分使U01下降。当下降到一Uth1=-（R3／R4）U02时，由于电压比较器A2同相端电压为负，即U+<0，则其输出翻转至低电平-U02。此时积分器A1在输入电压-U02的作用下，输出电压U01按恒定斜率正向积分，当积分器输出电压U01上升到上限比较电平Uth1时，电压比较器A2输出电压为高电平+U02，回到负向积分的工作状态。这样就形成了一个振荡器周期。其振荡频率为这个周期的倒数，即f=R4／4R3RC13。积分器A1输出幅度为Uth1的三角波；比较器A2输出的时幅度为U02的方波。其波形如图4所示。

　　这两个信号的周期相同，都是有正、负向充电斜率控制。调整充、放电斜率可以改变输出频率。

　　3.显示电路
　　
　　显示电路采用共阴极八段数码管显示，原理图如图5所示。电源电路及显示电路的印制板图分别如图6和图7。
