2.电路特色
此电路有三个特色：
其一是充分节能。电话不用时，变压器不会通电工作，同一般电话无异；接打外线时，变压器虽通电，但恒流电路并不导通，功耗很小。
其二是巧妙的振铃电路设计。直接利用恒流供电电路的通断形成振铃信号。
其三是利用倍压整流获得所需电压，不需特制变压器，方便制作。
3.安装调试

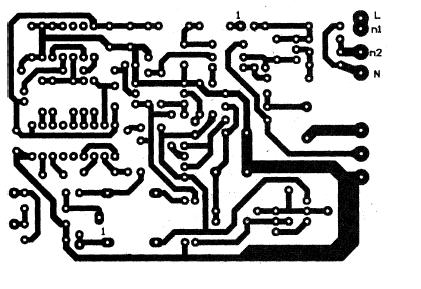

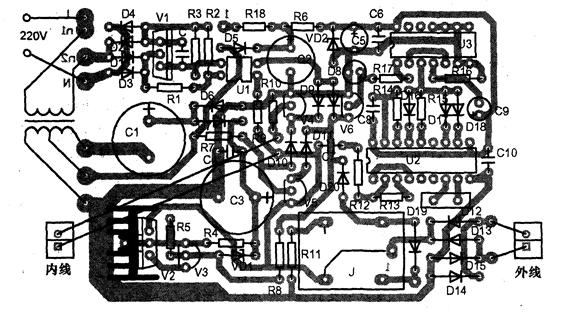

中图是此电路的印制板图（焊接面），上图是其元件装配及接线图（元件面）。注意V2要安装在散热器上。

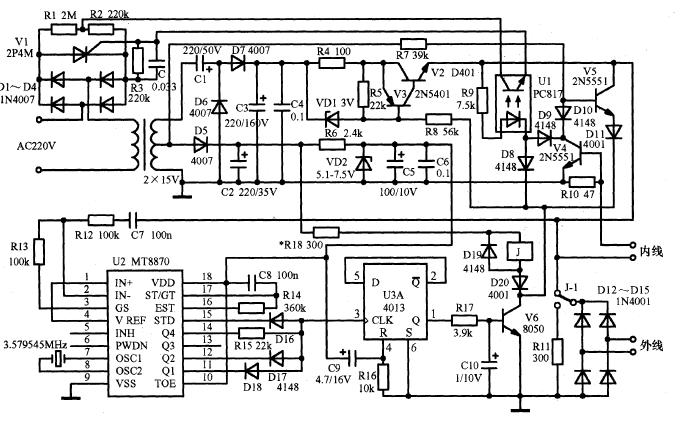

元件应按照下图中所标注的参数进行选择，如果选用其它型号，应注意其参数特别是耐压值。
在元件选择其它型号时，应注意VD1和R4的配套，一般应使电路的恒流值在20～30mA之间。R10不可过大，否则可能会造成V4的损坏，但过小也会造成V4不能充分饱和导通。J可选择12V以下的通用小型继电器如4123或4098等，其吸合电流可通过R18进行调整。
变压器次级电压不够会造成某些电话机不能振铃。 C3容量不够会造成内线通话时电话机的耳机中有噪声。
按以上所述元件选择合适并正确安装后，一般不需调试即可正常工作。但安装调试和使用时注意安全！
