印制板的设计是制作电子产品的重要一环，随着电子技术的飞速发展，PCB的密度越来越高，PCB设计的好坏对抗干扰能力影响很大。如果设计不合理会产生电磁干扰，使电路性能受到影响，甚至无法正常工作。

　　一、电磁干扰主要有
　　
　　1、平行导线之间存在电感效应，电阻效应，电导效应，互感效应。一根导线上的变化电流必然影响另一根导线，从而产生干扰。

　　2、印制板上的印制导线，板外连接导线甚至元器件引线都可能成为发射或接收干扰信号的天线。这在高频电路的印制板设计中尤其不可忽视。

　　3、电路中磁性元件，如扬声器、电磁铁、永磁表头等产生的恒定磁场以及变压器、继电器等产生的突变磁场，对印制板也会产生影响。

　　二、抑制电磁干扰的方法
　　
　　电磁干扰无法完全避免，但在设计印制板时可采取一些措施设法抑制干扰强度，提高单元电路本身的抗干扰能力，避免或减少干扰。

　　1、容易受干扰的导线布设要点
　　

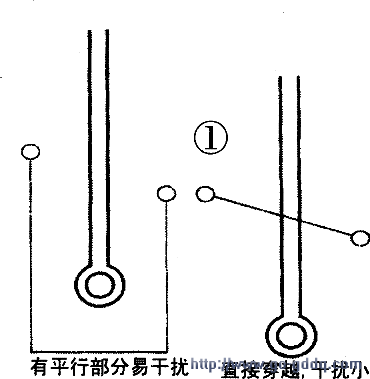

　　通常低电平、高阻抗端导线容易受干扰，布线时应越短越好：输入、输出端用的导线应尽量避免相邻平行，最好加线间地线，以免发生反馈耦合。平行线效应与长度成正比，按信号去向顺序布线，忌迂回穿插。远离干扰源，尽量远离电源线，高电平导线：实在躲不开干扰源时，不能与之平行走线，双面板交又通过，单面板飞线过渡。如图1所示。

    2、避免导线成环
　　

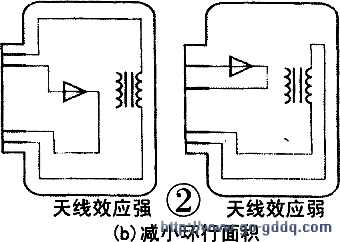

　　印制板上环形导线相当于单匝线圈或环形天线，使电感效应和天线效应增强。布线时尽可能避免成环型面积。如图2所示。

    3、反馈布线要点
　　
　　反馈元件和导线连接输入和输出，布线不当容易引入干扰。

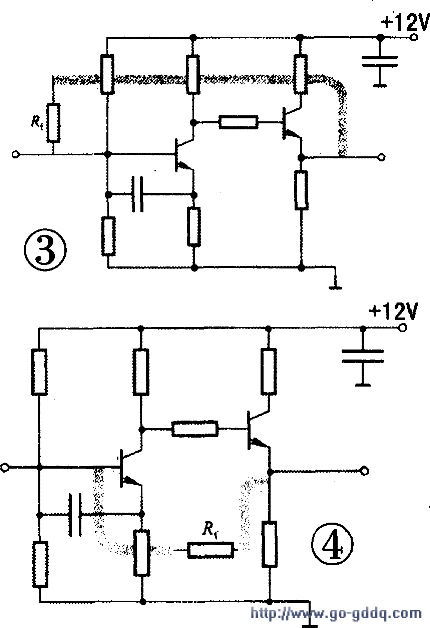

　　如图3所示放大电路，由于反馈导线越过放大器基极电阻。可能产生寄生耦合，影响电路工作。图4所示电路的布设将反馈元件置于中间，输出导线远离前级元件，避免干扰。
