红外线遥控装置具有体积小、功耗低、功能强、成本低廉、使用方便等优点，因此在现今大部分家电产品上得到了广泛的应用。如电视机、影碟机、空调、电风扇及音响等。除此之外，有些儿童玩具等小型电器上也开始采用。红外线遥控已经称为目前使用最广的一种遥控手段。

　　本文介绍利用ME300B单片机开发系统加配套的红外遥控器来进行红外解码编程，并将其解出来的按键数据编码送1602LCD显示并进行相应的控制。

　　一、红外遥控演示程序功能介绍

   当红外遥控器有键按下时则会周期性地发出一组32位二进制遥控编码，ME300B接收到该遥控编码后进行程序解码，解码成功，蜂鸣器会响一声，并在1602LCD上显示此键的键值代码。演示程序还定义DOWN键和UP键具有控制功能。

　　当按下DOWN键（代码为12H）。蜂鸣器响一声。继电器关闭，并在1602LCD显示相应的键值代码如图1所示。

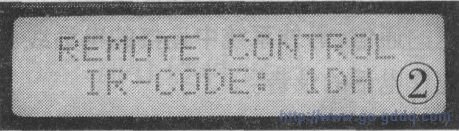

     当按下UP键（代码为1 DH），蜂鸣器响一声，继电器吸合，并在1602LCD显示相应的键值代码如图2所示。

    二、ME300B红外遥控硬件介绍

   红外遥控是由发射和接收两部分组成：

　　1、红外遥控器

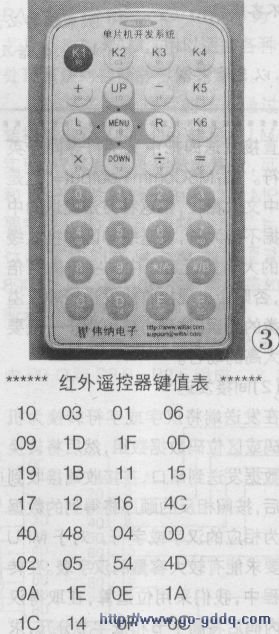

   ME300B配套的红外遥控器采用DT9122D（兼容HT6222、SC6122）芯片制作，共有32个功能键，在每个按键上标有功能码和此键的数据代码，如图3所示。当红外遥控器按键按下后，即有规律地将遥控编码发出，所按的键不同，遥控编码也不同。

   2、红外接收电路

   ME300B选用T1838一体化红外接收头。接收来自红外遥控器的红外遥控信号。T1838集成红外接收二极管、放大、解调、整形等电路在同一封装上。

　　T1838负责红外遥控信号的解调，将调制在38kHz上的红外脉冲信号解调并倒相后输入到单片机的P3.2（INTO）引脚，由单片机进行高电平与低电平宽度的测量（脉冲宽度调制解码）。

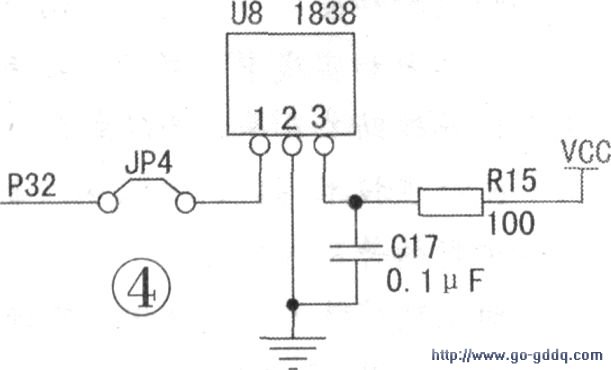

　　T1838的输出端通过JP4与AT89S51的P3.2（INT0）连接，既可以使用中断方式也可以使用查询方式来编程。应用电路如图4所示。

   在T1838的电源输入端接有RC（R15、C17）电源滤波电路，可提高抗干扰能力。
