在采用220V交流供电的各种仪器设备、家用电器上，安装（或改用）下面介绍的新颖交流电闪烁指示灯，不仅耗电省、寿命长，而且美观大方、非常引人注目。

　　工作原理

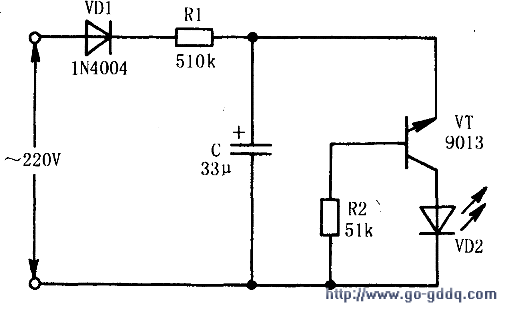

    交流电闪烁指示灯电路见上图。

　　这里利用晶体三极管VT在雪崩击穿状态下的负阻特性和电容器C的充、放电，巧妙地构成了一个弛张振荡器。

　　接通电源后，220V交流电经VD1半波整流、R1限流后，对C充电。当C两端电压上升达到VT的雪崩电压（实测约9V）时，VT突然呈雪崩击穿状态，C通过VT快速放电，使得串入放电回路中的发光二极管VD2发光。放电结束后。

　　VT恢复截止状态。VD2熄灭，C又开始充电并重复上述过程。于是。VD2便发出动感强烈、醒目的闪烁光来。

　　电路中，VT由基极加入的同步信号来触发雪崩。由于雪崩状态下通过VT的电流很小，所以并不会造成VT的永久性击穿损坏。电路工作电流实测仅0.17mA。故功耗很小。

　　元器件选择

    晶体管VT选用饱和压降小一些的9013或3DG12型硅NPN三极管。VD1选用1N4004或1N4007型硅整流二极管；VD2最好用高亮度发光二极管，形状、大小和颜色等根据需要确定。

　　R1、R2均用RTX-1／8W型碳膜电阻器。 C用CD11-16V型电解电容器。

　　制作与使用

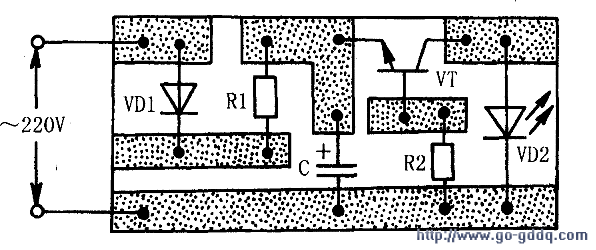

    下图是印制电路板接线图。印制电路板实际尺寸仅为40mm×20mm，可用刀刻法在边角料上加工而成。

　　焊接好的电路板既可用于改造带外罩的普通交流电指示灯，也可直接安装在各种仪器设备、家用电器上。通过适当改变电阻器R1的阻值或电容器C的容量，可调节闪光速度。
