6H30单管胆前级的制作
来源:本站整理  作者:佚名  2010-10-15 09:01:25



  6H30这个管子原产地是苏联,6H30属于框架栅式电子管,采用三层云母片根支架作辅助支撑的超强化结构,高度加强抗震性,寿命长达一万小时。当时应用于战斗机“苏-27”上,在机械结构上进行了高度的强化,同时其电气特性约为两支并联的6DJ8/ECC88,跨导极高,输出电流大,输出阻抗低,超低静音,几乎没有麦克风效应,有点像当年品相极佳的德律风根E182CC电子管,只要很简单的条件就能发挥极大的效能。只因是苏联军用品,到2000年底方才解禁,为胆机厂家和胆机爱好者所知晓。

  美国胆机中鼎鼎大名的ARC在新推出的AudioResearch3中采用了4只6H30,这是相当具有指标意义的,众所周知,这家Hi-End品牌向来以专攻6922/6DJ8真空管为主,从前级到后级,数十年来多是围绕6922/6DJ8所规划设计,如今在其顶级参考系列中转而采用6H30,若非性能优异,合乎其技术指标,恐怕很难入选。而国内的另一知名品牌-欧博,在其参考级ReferenceCD2.3高级CD唱盘系统中,RCA输出信号部分也采用了由6H30构建的缓冲电路作为输出。由以上两例大家可略知6H30性能之优异程度。当然这只管子的价格也比较高些,不过和动辄千元的古董电子管相比,二百元的价格还是不算很贵,目前国内可以购买到的有Sovtek的普通型号、金脚型号和EH的金脚型号三种,货源比较充足,品质也有实证,是款值得好好挖掘其潜力的管子。

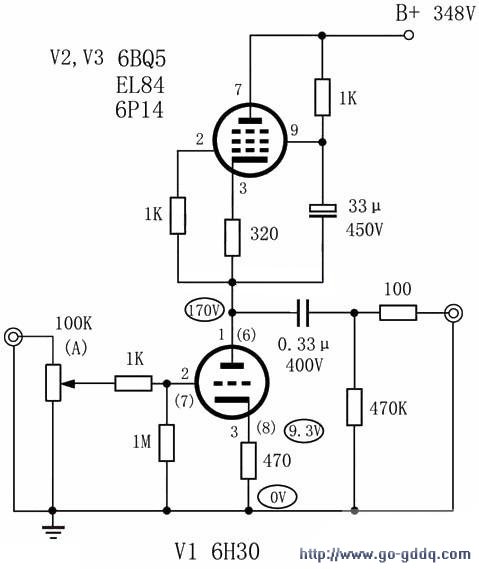

     在网上搜索了一下有关6H30的电路,单管放大的电路找到了两款自给偏压、以恒流源做负载的电路;一款意大利发烧友的放大电路,采用的是固定偏压、电感负载的屏极输出电路;DIYZONE里面也有用恒流二极管做负载的试验电路,还找到了一款6H30的单管放大模拟软件,可以显示各种工作点的特性曲线,这样设计电路时就非常方便。

[1] [2] [3]  下一页
