1.整机无输出。

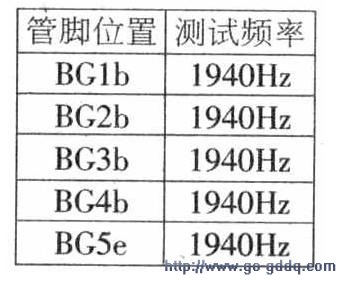

由于用万用表电压挡检测振荡电路是否起振不是很方便。故建议用带有测量频率的数字式万用表，一级级测其各级的振荡频率值。先辨别出电路是否起振。BG1、BG2的b极是否有20010Hz左右的振荡频率。如果没有，再测BG1、BG2的工作电压。经测发现BG1开路损坏。更换后即正常。其部分频率的测试点与数值见表。
2.治疗时（即有负载时）输出电流忽大忽小。
检查与皮肤接触的电极是否良好，并再次清洁皮肤。在调整W2输出功率的过程中，发现w2内的电阻膜有接触不良现象，从外壳接缝向内注入清洁剂，再反复来回旋拧后恢复正常。
3.开机后，输出调节钮置最大，电流指示仍很小。
检查皮肤和连接的电极线、电极及夹子，无异常。测量稳压电源的输出只有10V，经查BG10（DD02A）电源调整管坏。用3DD的管子替换后，校正W3，使电源输出为20V即正常。也可采用18V或24V的三端稳压块替换整个稳压电源。注意改后其总的输出强度会有一些改变，可适当改变R17电阻大小来调整。
