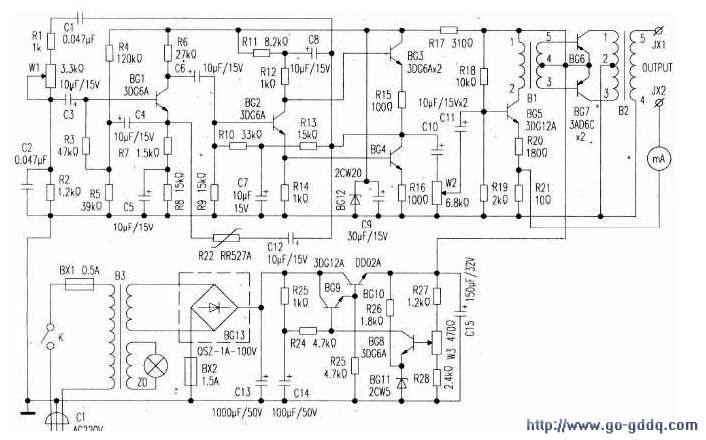

在临床上，所谓中频治疗机就特指为音频治疗机。其频率工作范围在100Hz～100000Hz，通常选在2000Hz～5000Hz之间。其电路原理如附图所示。

　　工作原理
　　该电路是由稳压电源、文氏振荡器、前置放大器、推动级与功放级组成。电源是常见的普通串联式稳压电源。晶体管BG1、BG2及文氏电桥构成典型的电压反馈式文氏电桥振荡器，它克服了RC相移振荡器的缺点，具有振荡波形好，频率调节范围宽等优点。振荡器电路的反馈网络由R1、C1、R2、C2、W1组成，调节W1可调电位器，可以校正振荡频率，它的振荡频率F＝1／2πRC，即F=1／2πR2C2。

　　由于晶体管的基极电阻不可能无限增大，偏置电路的旁路作用使整个放大器总输入阻抗的增大受到限制。所以采用由R3、C4组成的自举电路，所谓自举电路，就是电路依靠本身抬高交流电位的一种方法。电容C45将BG1发射极上的交流电压全部反馈到R3、R4、R5三个电阻的交点上。因而使电阻R3两端的交流电位近似相等，即流过R3的交流电流几乎为零，R3对交流信号源呈现了相当大的交流阻抗。R3的有效交流阻抗比R3本身的直流电阻提高了几个数量级，这结果使放大器的输入阻抗大大提高。

　　BG1发射极上的电阻R7具有交流负反馈作用，但也有直流负反馈的作用（虽然与R8相比，作用小很多）。这里值得一提的是R22的RR527A的反馈电阻，其外形为一氖泡状真空元件，称之为“钨丝灯泡”，它具有正温度糸数，电阻值伴随着电流的增大而增大，其作用在电路中保证振荡幅度的稳定。现在已用微型的热敏元件替代了。

　　前置放大器由BG3、BG4组成的，对于交流输入信号，该电路采用了双端输入，推挽放大的电路，BG2管除在振荡器中作为第二级反相放大器外，对前置放大器来说，还有倒相的作用，分别从BG2集电极和发射极输出互为倒相的电压，送到后级进行推挽放大。前置放大器和BG2采用了直接耦合的方式。为了保证晶体管各个工作点的稳定，也采用了很深的直流负反馈电路。所以此电路的工作稳定性很好。由于C7对交流旁路，所以对交流信号并不具有负反馈作用。

　　该前置放大器还有一重要的特点，输入阻抗很大，而输出阻抗很小，对BG1、BG2的振荡级和BG5推动级之间起了很好的缓冲和桥梁作用。输入阻抗大，对BG2的c极来说，BG3接成了射极跟随的形式，对BG2的c极输入阻抗很大。对BG2的e极来说，由于BG4发射极电阻R16的负反馈作用，其输入阻抗也很高，前置放大器对BG2的c极和e极都不会有多大的影响，起到了振荡与后级的隔离作用。

　　该前置放大器的输出抗阻小，当负载变化时，输出电压的变动很小。使输出电压不随负载的变化而变化。而保持恒压源输出。调节W2，能够完成输出强度的调节作用。该输出调节钮是简单的齿轮啮合调节，具有调节细微、手感好且稳定的特点。

　　推动级是由BG5构成的推动电路。为使本级工作稳定，并减少非线性性失真，R20、R21为本级的电流负反馈电阻，并使出电流稳定。在克服人体的生理反应，皮肤阻抗发生变化时输出不会有大的变化。其输出是B1变压器耦合，能再次保证恒流输出。

　　功放级BG6、BG7组成了乙类推挽功率放大器。由于B1的次级输入两个大小相等、方向相反的正弦波交流信号，使BG6、BG7两管轮流导通，分别放大正弦交流电的正半周和负半周，在输出变压器B2的次级得到完整的放大了的正弦波输出。串联式稳压电源，输出电压为20V。振荡级与前置放大级的电源还通过R17限流降压，并再通过C9、BG12（2CW20）稳压管将电压稳至16V左右，保证文氏振荡器工作更稳定。

　　该音频电疗机电路工作性能很稳定，经数十年临床使用，是一款很好的正弦波音频治疗机。

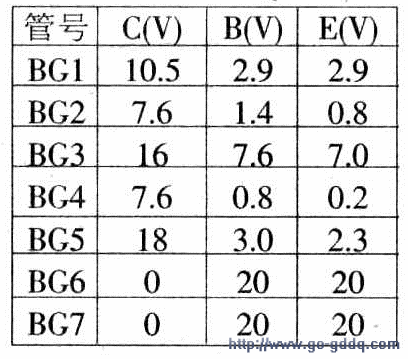

　　输出电流指示为0～150mA量程的电流表，以指示输出功率强弱，其要求精度不高。本机最大输出电流不超过140mA。其各晶体管的工作电压如表所示。

　　此款机器也适用爱好者自制，元件无特殊。这里提供B1、B2的参考值。B1：XE－6×10矽钢片，初级①－②：1000匝，高强线φ0.1mm。次级③－④－⑤：250匝×2，φ0.21mm（次级双线并绕）。B2：BE－12×15矽钢片，初级①－②－③：80匝×2，线径φ0.51mm（初级双线并绕）。次级④－⑤，480匝，线径φ0.25mm。
