本装置在医用氧气罐气压低于或高于限定的范围时，均会反复发出“注意，气压!”告警声和相应光信号，提醒医务人员及时采取相应措施，避免因供氧不足等而导致医疗事故发生。

　　一、工作原理
　　

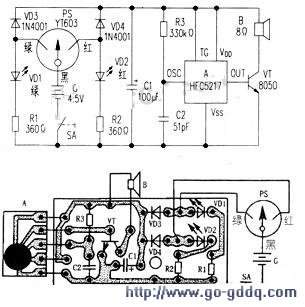

　　医用氧气罐气压超限报警器的电路如上图所示。PS为氧气罐上原有的电接点气压表。语音集成电路A和三极管VT、扬声器B组成语音发生电路，其中：R3、C2分别为A的外接振荡电阻器和电容器。发光二极管VD1、VD2和限流电阻器R1、R2组成光显示电路。

　　闭合电源开关SA，电路进人预报警状态。正常情况下，电接点气压表PS的指针在下限（绿色）和上限（红色）之间，其外引线绿一黑和红一黑之间都不通，报警器断电不工作。当PS指针在绿线（气压不足）或红线（超压危险）位置时，语音发生电路经隔离二极管VD3或VD4获得工作电压，由于A的触发端TG直接接电源正端，故A的输出端0UT便会反复输出内储“注意。气压!”语音电信号，经VT功率放大后，推动B发出告警声。与此同时，对应欠压指示灯VD1或超压指示灯VD2通电发光。显示氧气罐是气压不足还是过压，以便通知医务人员及时采取相应措施。

　　医务人员如果要掌握氧气罐内的实际气压，则通过观察PS的指针读数便可获知。

　　二、元器件选择
　　
　　A选用HFC5217型气压告警专用语音集成电路，它采用软包封装形式制作在一块尺寸为20mmxl4mm的小印制板上。VT选用8050型（ICM=1.5A，PCM=1W）硅NPN中功率三极管，要求B>100。VDl、VD2分别用φ5mm绿色和红色发光二极管，VD3、VD4均用lN4001型硅整流二极管。

　　R1一R3均用RTX-1/8W型碳膜电阻器。C1用CDll-10V型电解电容器，C2用CC1型瓷介电容器。B用8Ω、0.25W小口径动圈式扬声器。SA用小型单刀单掷开关。G用三节5号干电池串联而成，电压4.5V。

　　三、制作与使用
　　
　　下图所示为该报警器印制电路板接线图，印制板实际尺寸约40mmx25mm。A芯片通过5根长约7mm的元件剪脚线插焊在电路板上。

　　电路焊装在体积合适的绝缘小盒（如香皂盒、电子门铃专用外壳）内。盒面板开孔固定VDl、VD2和SA，并为B开出释音孔。为方便使用，在VD1、VD2旁边分别写上“欠压”和“过压”字样。盒子侧面开孔从电路板上引出红、绿、黑三色塑皮电线，分别按图示接在氧气罐电接点气压表的对应三色电极上。如果氧气罐原有气压表为普通型，则应改换成YT603型等电接点气压表，以便控制告警电路。

　　如嫌语音声音调太高（或太低），可适当增大（或减小）R3阻值加以调整。R3取阻范围一般在220～430kΩ之间。
