工作原理：利用AC220V放大器的直流24V电源，在输出端与射频信号相混合，通过同轴电缆为后级放大器提供工作电源。

　　适用场合：220V供电不方便的分支网络。

　　优点：24V直流低压供电，与交流60V电源相比，更具安全性，并可节省60V供电器的成本，减少集中供电放大器的功耗和散热量。

　　线路改动方法：
　　

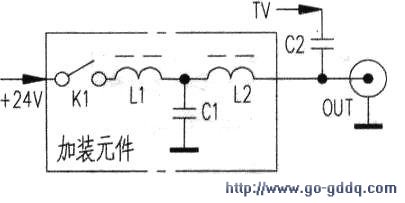

　　1.AC220V放大器的线路改动如上图所示。将AC220V放大器+24V电压引至输出开关K1，经过高频扼流电路L1、L2、Cl后，与放大后的电视信号混合，通过电缆送到下一级放大器。

　　AC220V放大器的印制线路板与AC60V的相同，巳预留K1、L1、L2、C1的安装位置。普通220V放大器的变压器次级输出为28V/0.5A，功率容量约为14VA：放大模块BGY588的工作电流350mA，以前级220V放大器一拖二为例。故需将原变压器改成次级输出28V/1A；查78M24的最大工作电流为1A，可满足两个放大模块700mA的电流负荷。

　　2.AC60V放大器的线路改动如下图所示。断开原60V电源变压器的初线线圈和原稳压输出的+24V电压。从60V放大器的输入端经L1、K1后引出+24V电压。通过保险丝Fl后接到放大模块BGY588（5）脚供电端：将电源指示的发光二极管线路接到保险丝后，以直观显示供电通断状态。
