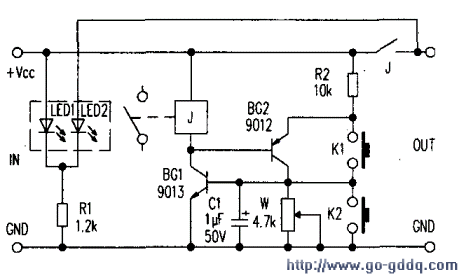

保护电路的元器件只有1O个，具有电源短路保护、停电自锁、过负荷电流保护功能（过负荷电流大小可调节设定）；电路原理图见附图。

　　接通直流电源VCC。双色发光管发绿光。指示直流电源正常。电源短路保护功能：按下轻触开关K1。三极管BGI基极经限流电阻R2得到高电平，BG1饱和导通，继电器J吸合，其常开触点J闭合，OUT端正常输出直流电源，发光管发橙色光。在继电器J吸合的同时，三极管BG2基极也被下拉成低电平，BG2导通，此时BGl保持导通，整个电路正常工作。

　　当OUT端发生短路时。Vcc电压被下拉成近似为零伏（其实。只要Vet电压下降造成三极管BG1基极的电压低于O.7V时），三极管BG1退出饱和导通状态，继电器J释放。

　　停电自锁：当Vcc电源停电再来电时。由于BG2基极通过继电器J的线圈处于高电平。所以BG2截止。BG1也截止。继电器J不吸合，OUT端无直流电压输出。

　　过负荷电流保护：由于变压器存在内阻以及线路存在线电阻，所以。

　　在电源带上负荷的时侯，会出现电压下降的现象。负荷越大电压下降也越大。根据这种原理。本电路由。R2和w组成了分压器，分压点电压=W÷（R2+W）xVcc。所以，当Vcc一定时，如W越小则分压点电压越低；反之。R2和w是定值。Vcc越低。同样分压点电压也越低。当分压点电压低于017V时，三极管BGI截止。继电器J释放，起到了限制负荷电流的作用。本人采用市售1000mA/15V、800mA/12V、500mA/10V直流电源做实验。用300W电阻丝作负载（把电阻丝的一端与电源地可靠接牢，并放在一块耐热板上。然后把电流表的红表笔接在OUT输出端，再用黑表笔从电阻丝的一端贴紧。慢慢滑向中段）。调节W阻值。在100mA一800mA都可以取得满意的保护作用。

　　电容C1的作用：在实验制作过程中，未接C1时。在多次关断并再接通电源Vcc的瞬间。BG1有时会出现误导通现象，这主要是干扰和BG2可能存在的微小漏电流造成的。利用电容两端电压不能突变的原理。在BG1的基极并接上C1后，连续几十次关断并再接通电源Vcc.未再出现误导通现象。另外，电位器w还起着在停电瞬间对Cl快速放电的作用。避免电源Vcc在关、开时间极短的情况下。由于c1的作用出现BG2延迟误导通的现象。
