一、工作原理
　　

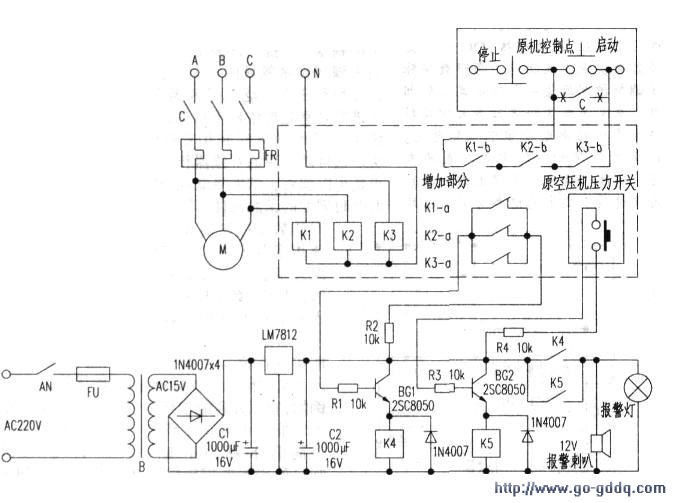

　　见附图。图中K1、K2、K3连接在电机输入电源线路中。由三个常闭触点K1-a、K2-a、K3-a组成检测开关。当空压机电机正常运转时。K1-a、K2-a、K3-a全部为断开状态，报警器不工作。

　　如主线路中接触器C异常或市电缺相。

　　报警器鸣响警灯闪烁。另一组接点K1—b、K2-b、K3_b串联后并联在启动开关上，使电机停止运转。同时BG1得电导通。报警喇叭及报警灯工作。告知提前停止气压设备。又如多种原因电机电路正常但传动皮带断裂或空压机自身故障不能产气，则压力开关由常开接点闭合，BG2也会导通报警，提醒现场人员及时处理，以避免造成经济损失。
　　
　　二、元件选择
　　
　　K1-K3选择220V交流继电器MY2NJ.K4、K5选用12V直流继电MY2NJ，变压器为220V/15V/10VA，警喇叭选用直流12V自鸣式。报警灯用直流12V自带闪烁的成品。压力开是原空压机上的，其他元件无特殊求。

　　三、安装
　　
　　K1、K2、K3固定在空压机控制内。将原启动开关自锁改为触动式（型不一样。要灵活改动），把常开触K1-b、K2-b、K3-b串联接在启动开上。报警器安装在车间现场，用4芯话线连接至空压机即可。压力检测接于原空压机压力开关上，启动空机之前先关掉报警器电源，让空压机启动压力正常后再打开电源。使其进入监护守侯状态。
