哈广GZ－G3K－I型全固态脉宽调制中波发射机具有高效率、高稳定度、高质量等特点，在中小型中波发射台被广泛使用。该机激励器盒含有变压器装置，同步信号板组件，主振板组件，调制板，RF驱动放大板。激励器电源各分为A、B两套，供主振板或外部载波信号使用，A、B两套可自动切换使用其中一套。功放采用两个AM功率子系统组件（PA盒），输出通过功率合成/滤波箱合成，可按125％正峰节目调制和3 3kW功率连续可靠工作，具有高驻波比、RF电流等快速检测保护电路，确保设备安全可靠运行。

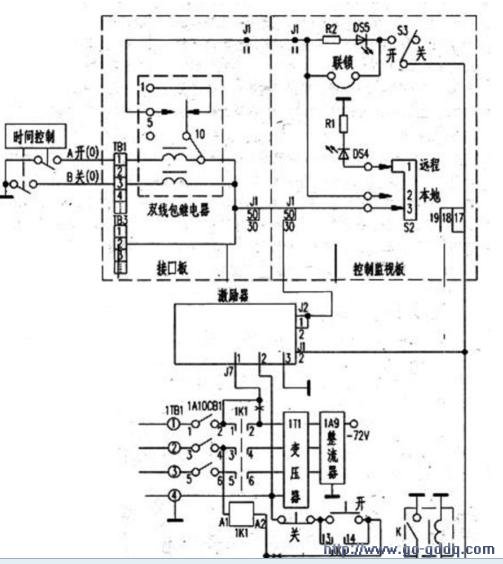

　　该机开机控制原理简图如附图所示。激励器输出24V（本地）（J2-1.2）→控制监视板（J1-50.30）、经本地，远程切换开关、联锁、主控开关、输出（J1-17.18）→返回激励器（J1-2），通过继电器通断控制激励器电源+15V、-15V、+5V，达到控制主振板、调制板是否工作。

　　开机时，先闭合交流接触器开关，再闭合激励器开关，最后闭合主控开关，主振板输出RF信号、B－VDC启动信号（控制RF驱动放大器是否工作），调制板输出调制驱动信号，RF信号经驱动放大、RF检测后加到功放盒，调制驱动信号加到调制驱动/B－VDC控制板，调制驱动信号、一72V经延时后加到功放盒，发射机工作。

　　当市电波动大时，会造成稳压器瞬时保护断电，使发射机交流接触器失电跳闸，如不及时恢复就会造成停播事故。同时由于是手动开/关机，为防止值机员开/关机不按顺序操作而造成不必要损失，该机在设计时就具有本地/远程控制功能，当设备工作在远程时，只需在遥控开机端、遥控关机端分时段加一个瞬间低电平就可实现开、关机。工作在本地时，可手动开/关机。

　　要实现自动开/关机，只需增加一个双路定时器和对低压电路作如下改动即可：

　　1.双路定时器接法如图所示，时间设置：如执行中央台（134关机，3：54开机），3：54 A路开、3：55关，1：34 B路开、1：35关，即开机时A路输出一个持续1分钟低电平：关机时B路输出一个持续1分钟低电平。

　　2.低压电路改动如下：将激励器电源线由交流接触器2端后取改为1端前取（图中画“×”处断开），交流接触器线包接线柱A2断开，重接一根电源线经新增继电器K触点到地，该继电器由激励器（J1－2）取出24V电压控制。

　　自动开/关机控制原理：先切换到远程，闭合激励器开关，再闭合主控开关，开机时间到时，A路输出一个低电平，双线包继电器闭合，激励器输出24V（J2－1.2）→控制监视板（J1-50.30）→接口板（J1-50.30）→双线包继电器→接口板（J1-11）→控制监视板（J1-11）→控制监视板（J1-17.18）→返回激励器（J1-2），控制主振板，调制板工作，同时通过增加的继电器K控制交流接触器闭合，输出-72V功放电压，经延时后加到功放盒，发射机工作。

　　关机时间到时，B路输出一个低电平，双线包继电器断开，切断24V，主振板、调制板停止工作，同时交流接触器断开，无－72V输出，整机处于待机状态（处于待机状态时，只有一个24V控制电压，其余部分均不工作）。

　　手动开/关机：开机时切换到本地，闭合激励器开关，再闭合主控开关；关机时只需断开主控开关即可，断开主控开关后，发射机处于待机状态。

　　该方案还适合GZ－G1K－I型中波机，由于定时器控制的是小信号（24V通断），所以十分可靠，主控断开或定时关机（控制24V断开）后，无－72V电压，检修时更安全。

　　改造后开/关机操作步骤明显减少，同时为防止误操作，将定时器键盘锁住，定期查看走时有无误差，如有应即时校正，这次发射机自动开/关机改造本着以安全可靠为主，尽量不改动原机电路，自去年改造以来，工作一直可靠，没有出现过任何差错。
