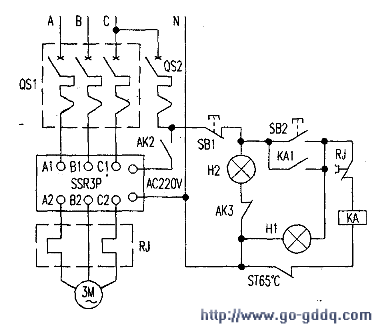

控制线路如上图、下图，先讲上图。合上控制线路上的小型断路器Qs2，电源据示兼停止指示灯H2发亮。按下动动按钮SB2.小型继电器线圈KA得电吸台。KA2触点闭合，三相固态继电器控制端得到触发电压而导通。电机M开始运行，同时运行指示灯Hl亮。由于触点KAl闭合自锁，控制线路仍然导通。电机M继续运行。停止时。按下停止按钮SBl，小型继电器线圈KA失电。触点KAl和KA2同时断开复位，三相固态继电器控制端因无触发电压而截止，电机M停止运行，停止指示灯H2发亮。

　　下图是在无小犁继电器的情况下的简单控制线路图。此线路取消了按钮开关SBl和SB2，用一只单联单控开关K来控制电机的启动与停止。合上开关K。三相固态继电器因控制端得到触发电压而导通。电机M开始运行。断开开关K.三相固态继电器控制端无触发电压而截止。电机M停止运行。

　　由于固态继电器里的电子元件是用树脂浇注密封的。里面含有大功率半导体器件。容易发热。散热性能较差。对于使用环境的温度有一定要求。一般在40℃以下下的环境温度下使用。所以在安装时要给它加装散热片。散热片可以自己制作，用合适的或铝板做成L形。紧贴在固态继电器的散热板上。且在固态继电器与L形散热片之间均匀地涂上导热硅脂。再用螺栓紧固。使其导热良好。以防固态继电器超温而烧毁。

　　在上图和下图中除使用热过载继电器RJ以保护电机M之外。还用了一只极为重要的元件温控器ST。以保护三相固态继电器，温控器ST安装要紧贴在自制的L形散热片上。贴合处也需涂导热硅脂。以便能很好地监测三相固态继电器的工作温度。

　　元件说明：三相固态继电器可选用GJX-3J，控制端为AC220V。额定电流要根据负载的大小来选择，且要留有一定的余量（即降级使用）。小型继电器可选用密封防尘型的HH53P，线圈的额定电压为AC220V。温控器ST为KSD301，其控制温度为65℃。其他元件按常规选择。
