3.二进制数到BCD码转换程序实例

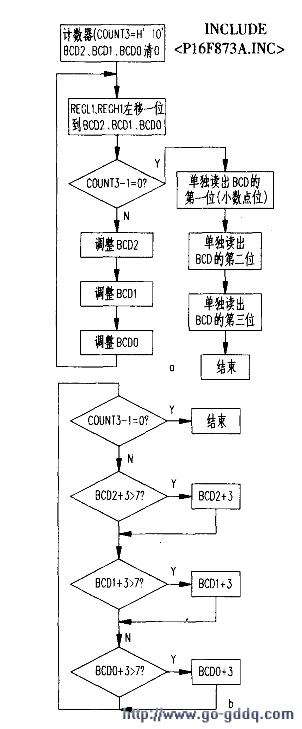

程序流程如下图所示。其中，下图a是二进制数到BCD码的转换流程图。下图b是BCD码（数）调整流程图。
根据下图的流程。定义的源程序命名为PIC3TD·ASM.其清单如下：
UST P=PICl6F873A；选芯片型号
TRO EOU 26H
；设置等效十进制小数点位寄
存器
TRl EOU 27H
；设置等效的十进制个位寄存
器
TR2 EOU 28H
：设置等效的十进制10位寄存
器
REGH EOU 3FH
REGLEOU 40H
REGHl EOU 32H
REGLl EOU 33H
COUNT3 EOU 2CH
；定义左移次数寄存器
BCD2 EOU 3lH
BCDl EoU 30H
BCD0 EOU 2FH
MO EOU 2EH
ORG 0000H
GOTO START
ORG 10H
：RA3比较电压，RA0输入，RB口
输出BCD码，RC口位扫描控制
START BCF STATUS．RPl
BSF STATUS．RP0
NOP
BCF STATUS．RPO
；10位A／D转换结果转4位BCD
码(百位未用)
MOVLW 0x03
；设A/D转换高两位为0x03
MOVWF REGH
；将0x03通过W送REGH，以便
仿真
MOVLW 0x85
：设A／D转换低8位为0x85
MOVWF REGL
；将0x85通过W送REGL，以便
仿真
EJZ_BCD1 MOVFW REGH；A/
D转换高两位→W
MOVWF REGHl：W→REGHl
MOVFW REGL；A/D转换低8
位→W
MOVWF REGLl：W→REGLl
MOVLW H＇lO＇：设定左移次数
MOVWF COUNT3
CLRF BCD0；清BCD0、BCDl、
BCD2
CLRF BCDl
CLRF BCD2
BCF STATUS，C；清进位位C
LLMP RLF REGLl，1：REGLl左
移
RLF REGHl，l；REGHl左移
RLF BCD2。1；BCD2左移
RLF BCDl。1：BCDl左移
RLF BCD0，1；BCDO左移
DECFSZ COUNT3，1：COUNT3
减l不等于0
GOTO POLl；转标号POLl
MOVFW BCD2；BCD→W
ANDLW HOF＇；取BCD2低四
位
MOVWF TRO；小数点位值送
TR0
SWAPF BCD2，W；BCD2字节交
换
ANDLW H＇0F＇：取BCD2高四位
MOVWF TRl；BCD个位值送
TRl
MOVFW BCDl：BCDl→W
ANDLW H＇0F＇：取BCDl低4位
MOVWF TR2：BCD十位值送
TR2
RETURN
POLl
MOVLIW BCD2：BCD2地址送W
MOVWF FSR：W→间址FSR
CALL ZHCX：调ZHCX
MOVLW BCDl；BCDl地址送W
MOVWF FSR：W→间址FSR
CALL ZHCX：调ZHCX
MOVLW BCDO；BCD0地址送W
MOVWF FSR；W→间址FSR
CALL ZHCX：调用ZHCX
GOTO LLMP：转LLMP
ZHCX MOVLW H＇03＇；将值3→
W
ADDWF INDF，W；W+INDF→
W
MOVWF MO；W→寄存器M0
BTFSC MO，3；M0大于7?
MOVWF INDF：大于7→INDFMOVLW H'30‘；将30→WADDWF INDF，W：W+INDF→WMOVWF M0；W→寄存器M0BTFSC MO，7：M0高4位大于7?
MOVWF INDF：大于7→INDFRETURN：不大于7返回END；程序结束说明：1.上述源程序（PIC3TD·ASM）将电子温度计源程序PIC3T·ASM中的加转换、查表查序删去，仅剩二进制数转BCD码的程序部分，目的是突出学习二进制数转BCD码的程序技术。
2.为直观学习其转换过程和进行该程序的模拟仿真演示，增加了以下4条指令：
MOVLW 0x03MOVWF REGHMOVLW Ox85MOVWF REGL加上述四条指令的意义是，给A/D转换结果寄存器高2位送常数0×03：低8位送常数0×85.此时10位A／D转换结果寄存器的内容应该是：
0×0385=3×162+8×16+5=901其目的是将上述的程序在MPLAB集成开发软件下汇编。生成目标码后，直接在MPLAB的OPTION命令进行软件仿真。可看到TR0（LED第l位）、TRl（LED第二位）、TR2（LED第三位）的值，即为90l。可见，给定的A／D转换常数值901，经程序左移调整运行，模拟仿真结果完全相同。说明文中所介绍的二进制数到BCD转换方法完全正确。
注意：所加的四条指令不能放在电子温度计PIC3T·ASM源程序中，否则引起错误结果。
五、小结
本文介绍的内容包括：1.完整可执行的高精度电子温度计的源程序；2.电子温度计的数码管LED显示方法：3.二进制数转BCD码、再转等效的十进制数。供查表程序给数码管LED显示。
